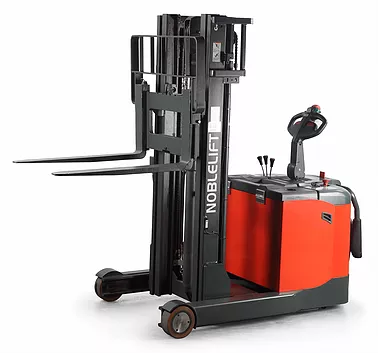

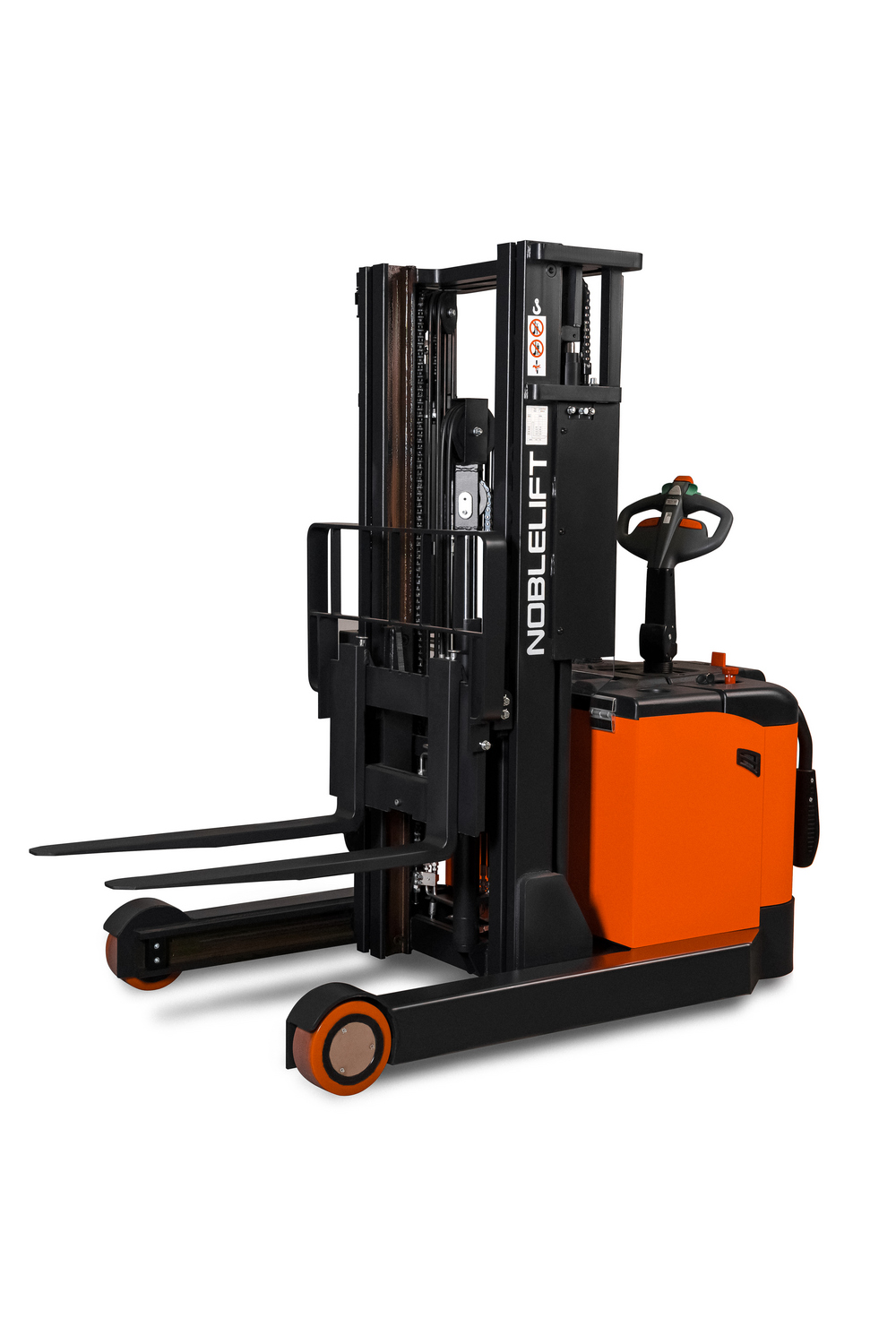

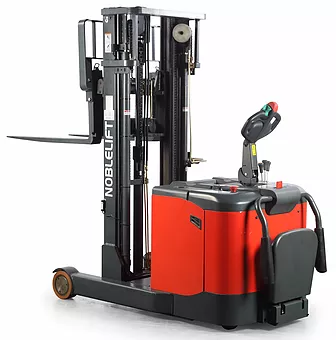

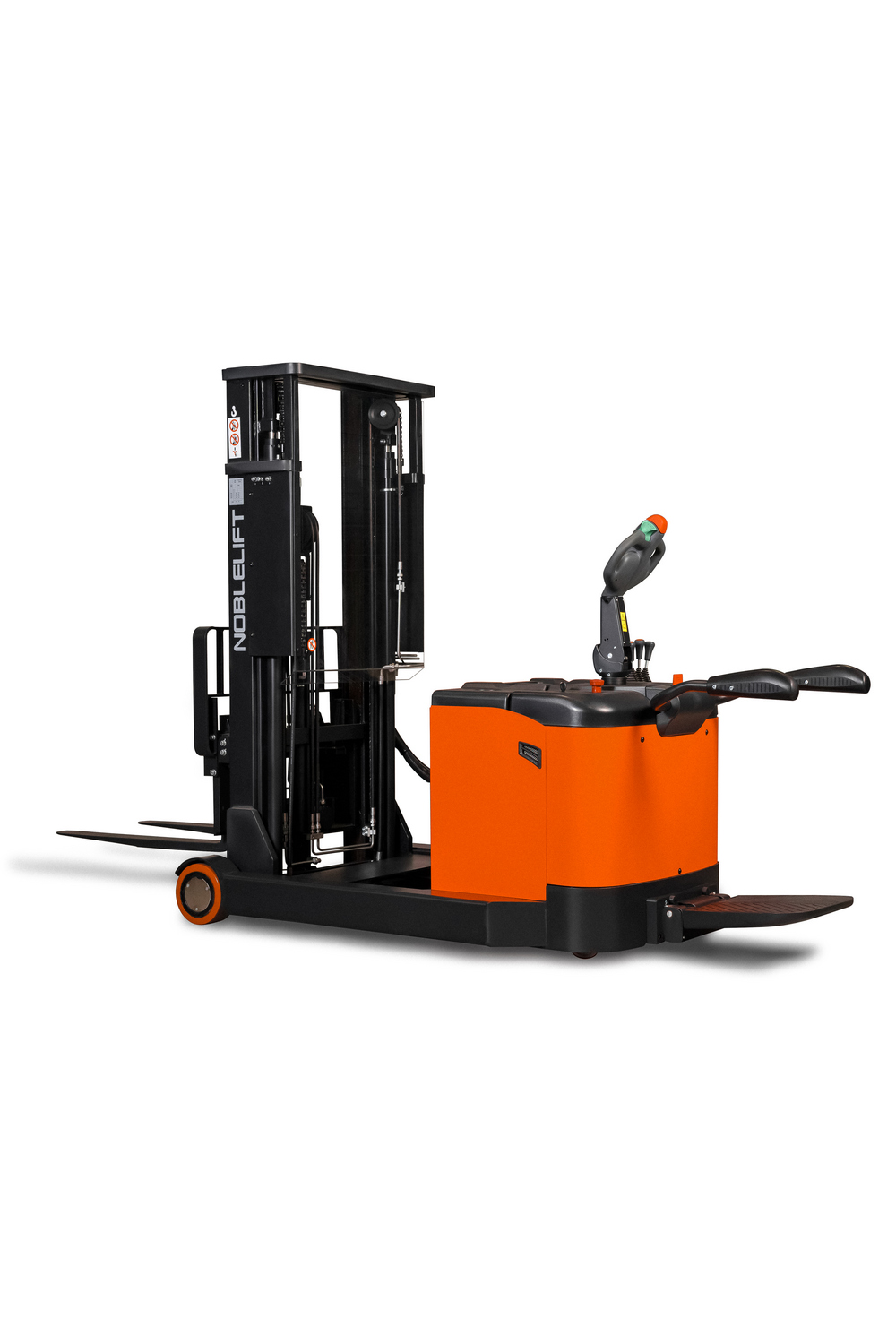

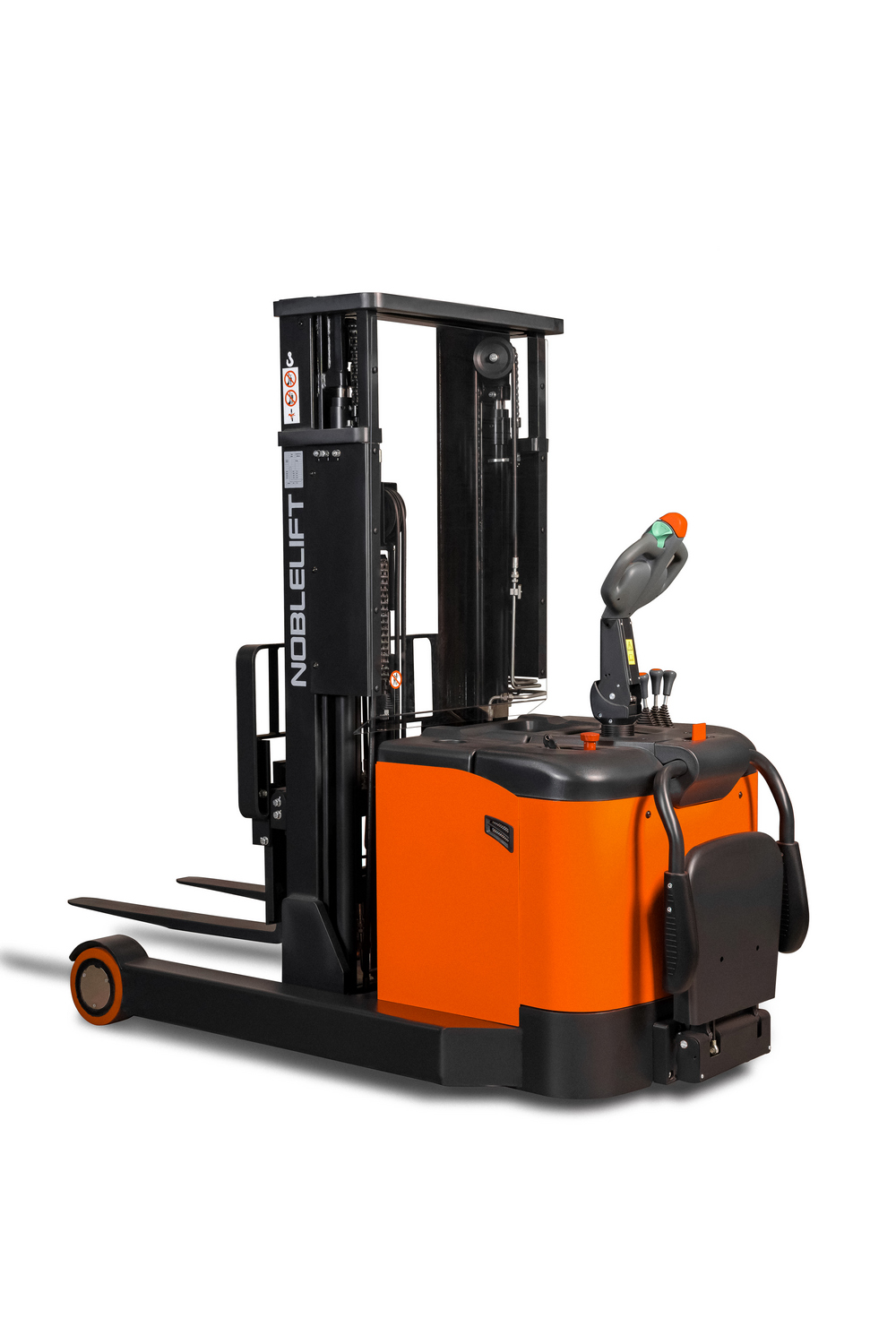

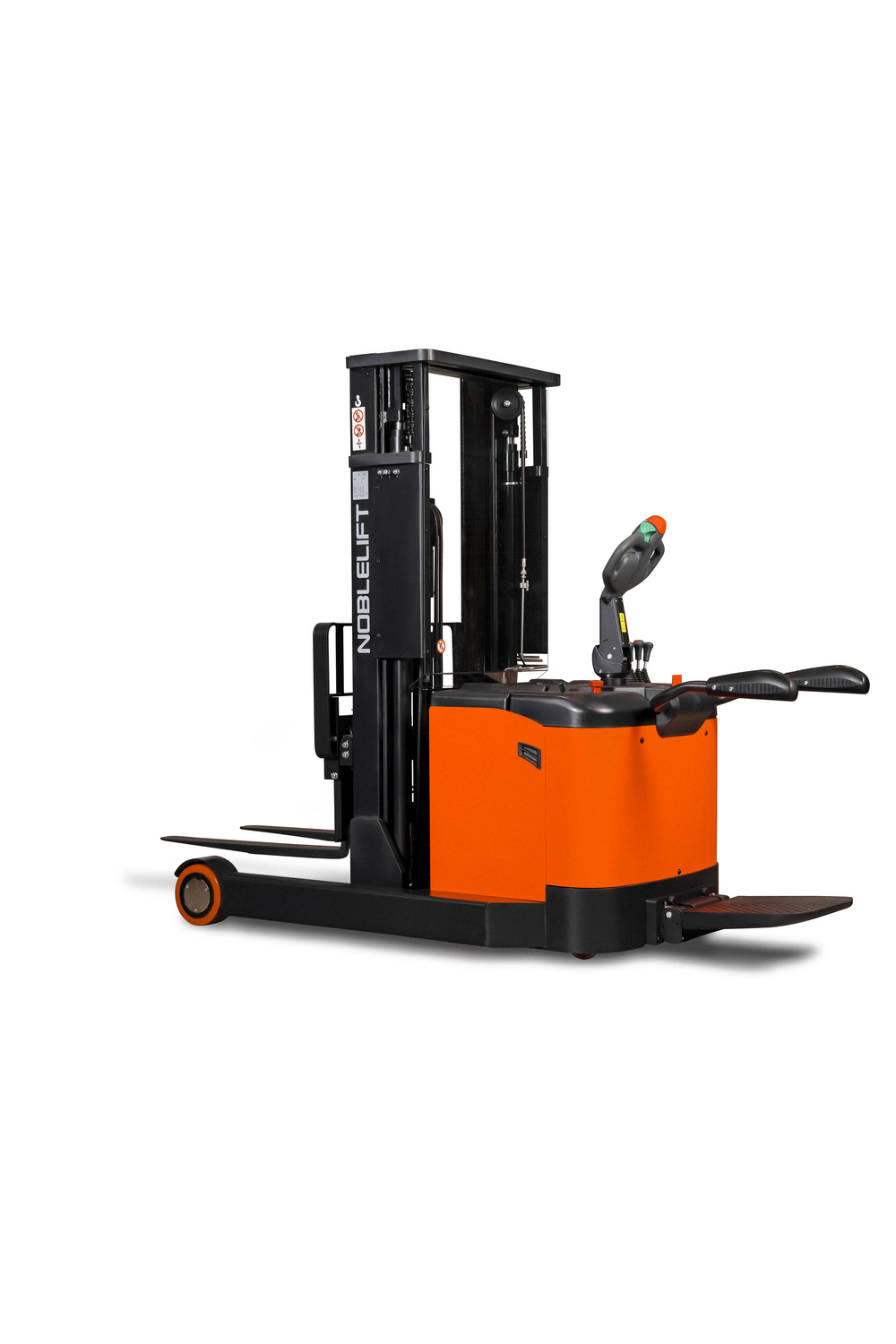

PS13RM / PS15RM PLUS
Обновлённая серия самоходных штабелеров с выдвижной мачтой модели PLUS рассчитана на грузоподъемность 1300 и 1500 кг.
Эти штабелеры предназначены для интенсивной работы и обеспечивают эффективное штабелирование на высотах до 4500 мм.
Грузоподъемность
до 1.5 т.
Высота подъема
до 4.8 м.
Батарея
Li-ion или AGV
Особенности:
Стандартная комплектация для белорусского рынка включает:
- АС-двигатель хода Shabmuller
- Контроллер Curtis

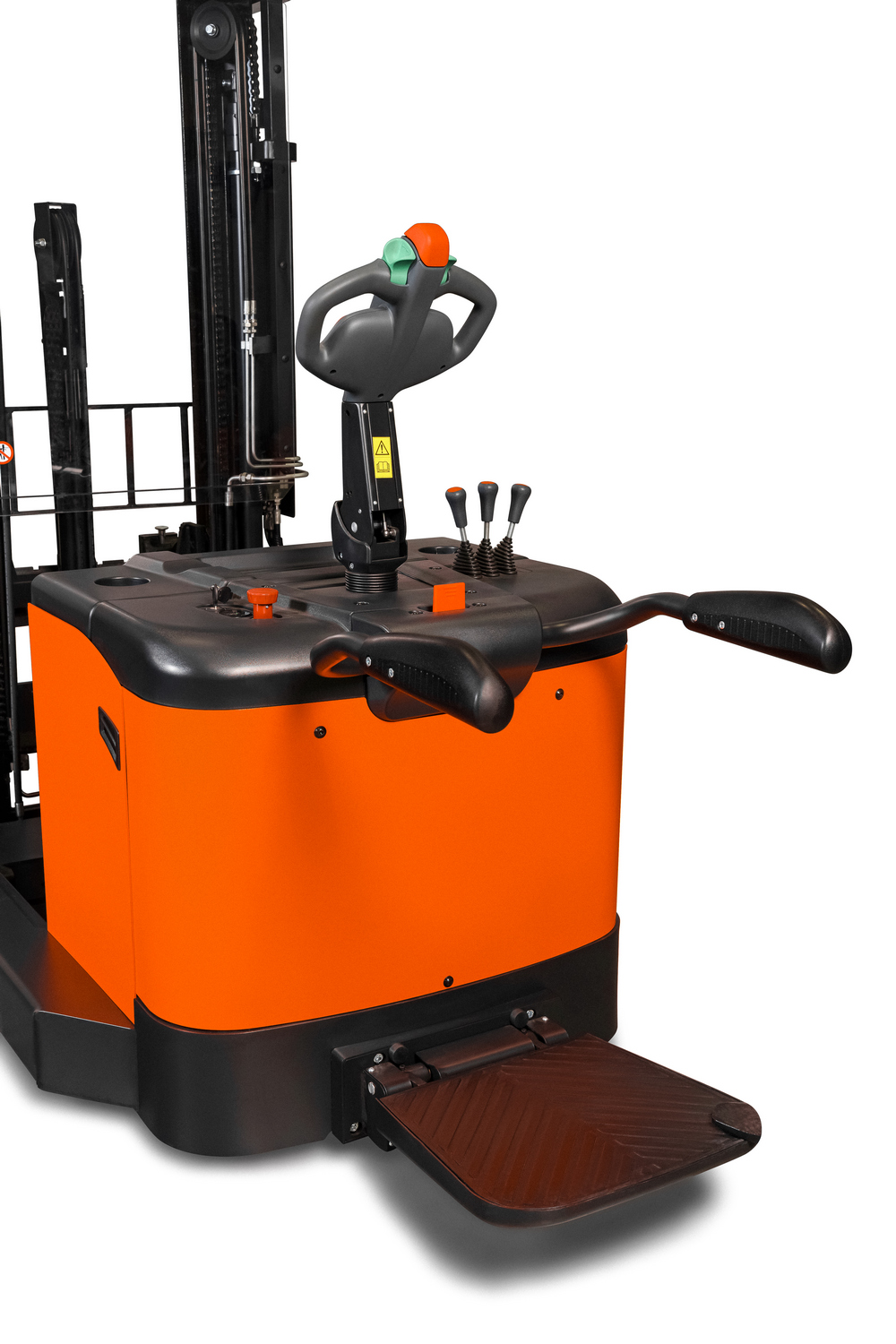

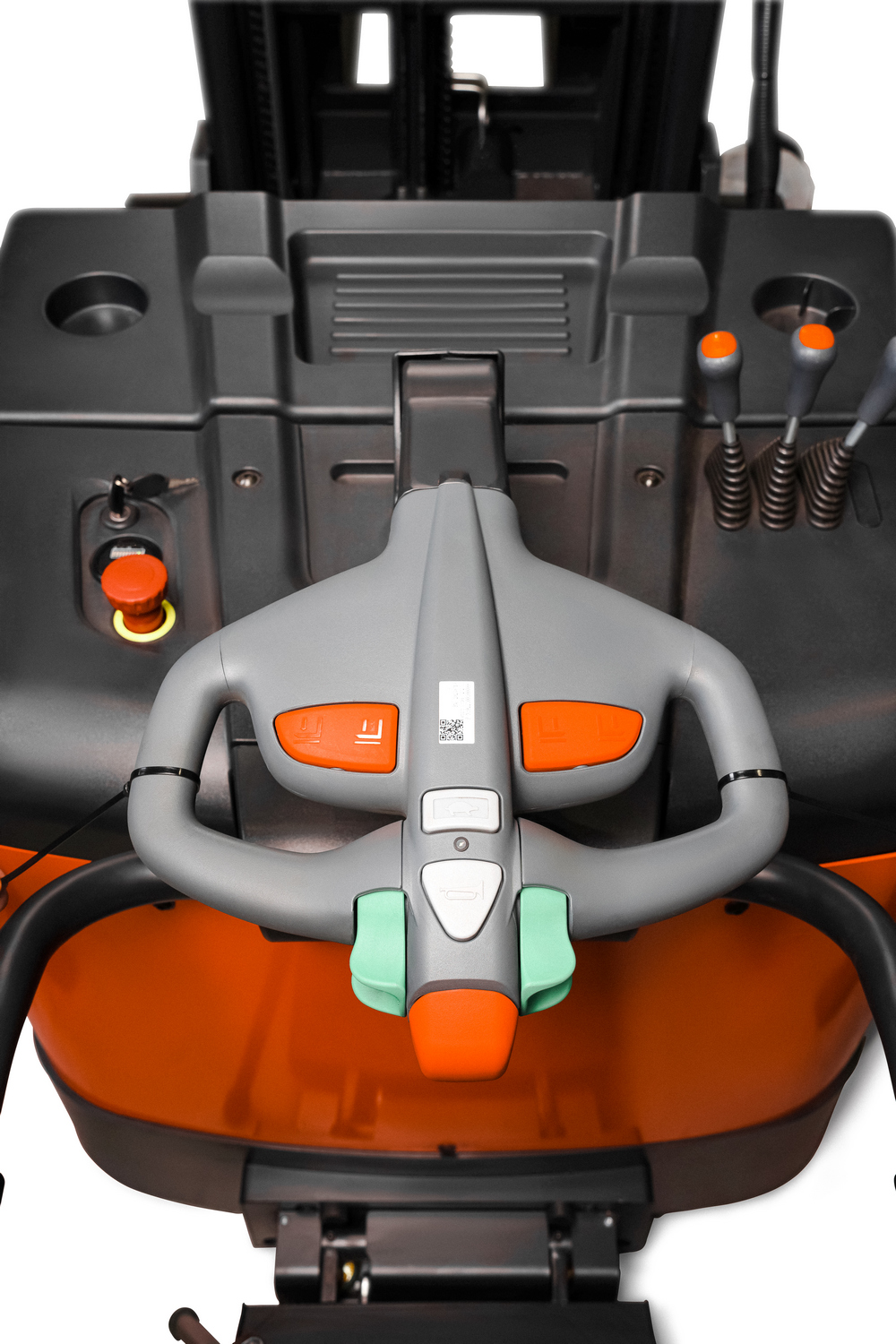

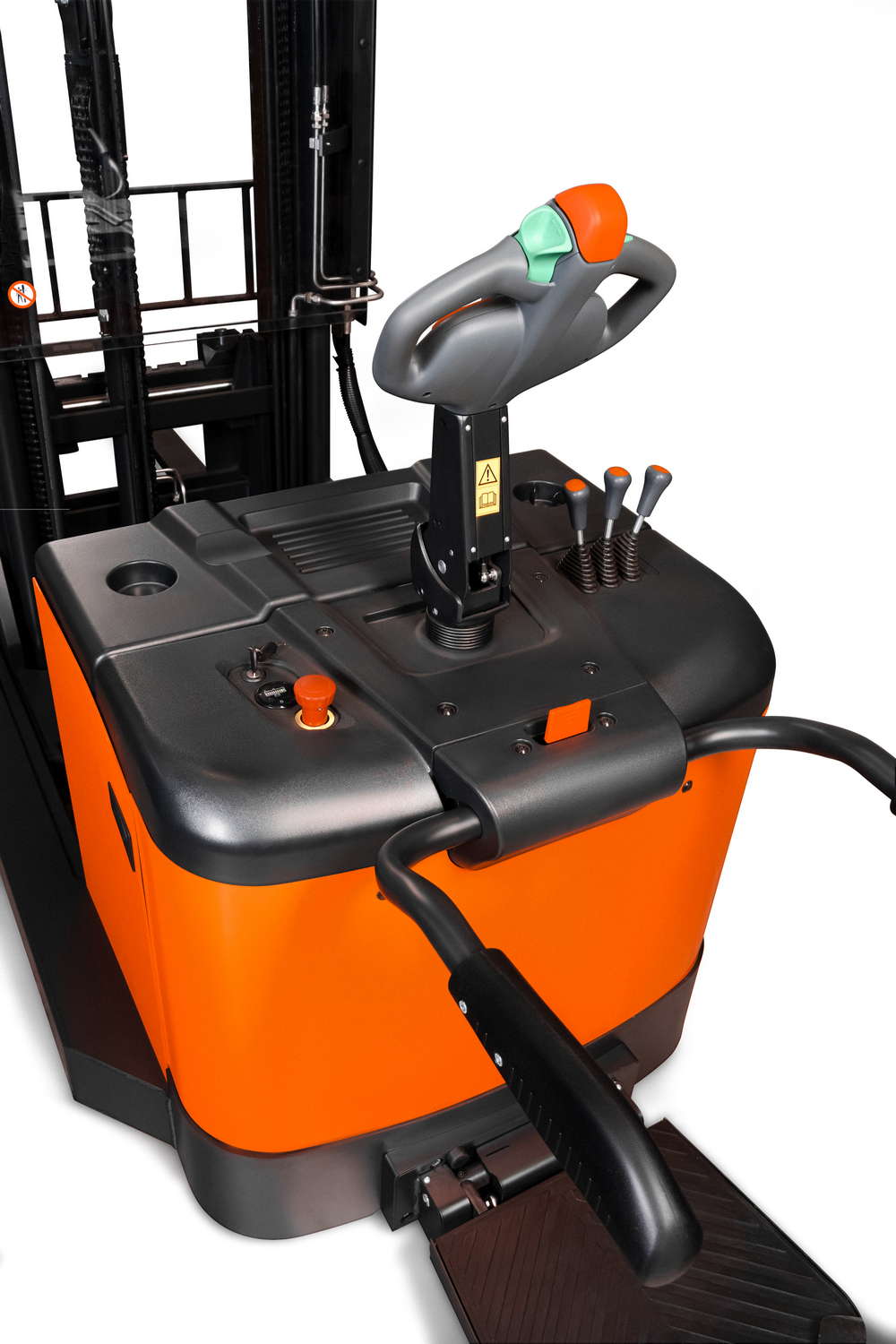

- Ручка управления Rema с технологией CAN-BUS
- Датчики Pepperl+Fuchs
- Пропорциональная гидравлика (рычажная система)
- Гидравлическая станция Hydr-app
- Редуктор Kordel

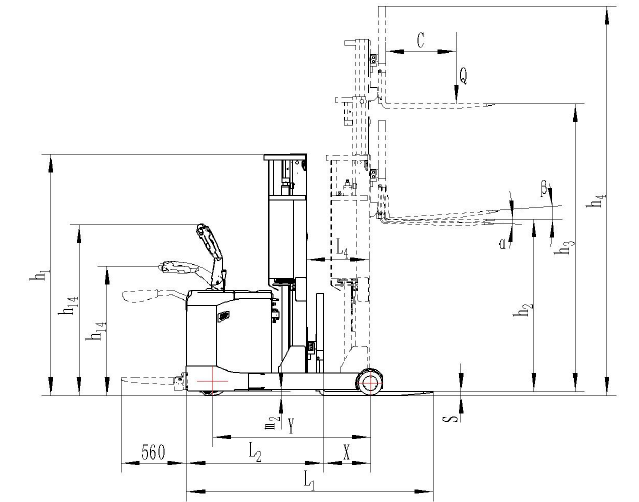

| Основные параметры | 1.2 | Модель | PS13RM16PLUS | PS13RM30PLUS | PS13RM48PLUS | PS15RM16PLUS | PS15RM30PLUS | PS15RM48PLUS | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший | Пеший | Пеший | Пеший | Пеший | Пеший | ||
| 1.5 | Грузоподъемность | Q (кг) | 1300 | 1300 | 1300 | 1500 | 1500 | 1500 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | 600 | 600 | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 415 | 415 | 415 | 485 | 485 | 485 | |
| 1.9 | Колесная база | y (мм) | 1350 | 1350 | 1350 | 1500 | 1500 | 1500 | |
| Массы | 2.1 | Масса | кг | 1750 | 1900 | 2200 | 1800 | 1950 | 2250 |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | |

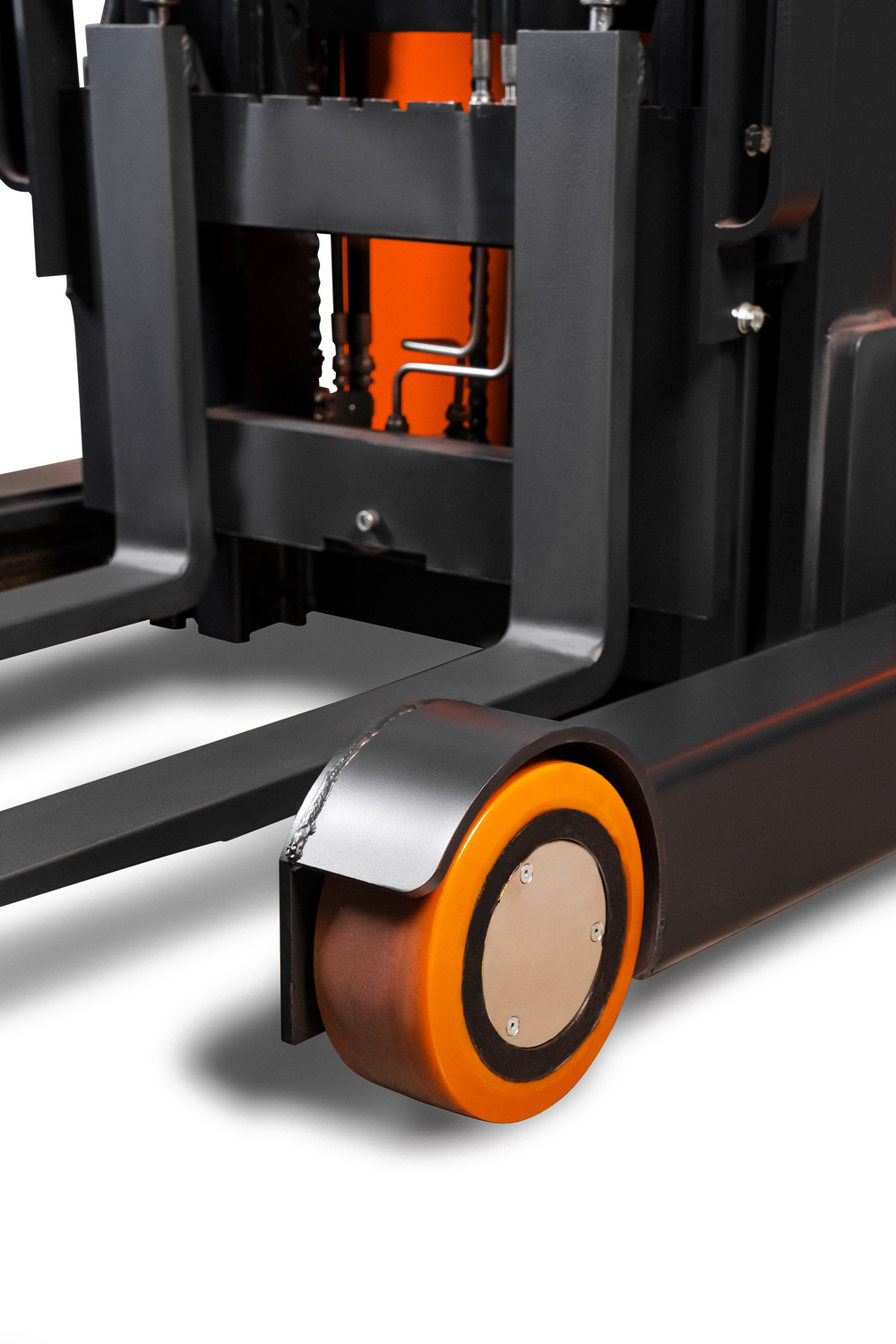

| 3.2 | Размер передних (ведущих) колес | Ø250х82 | Ø250х82 | Ø250х82 | Ø250х82 | Ø250х82 | Ø250х82 | ||
| 3.3 | Размер задних колес | Ø210х85 | Ø210х85 | Ø210х85 | Ø230х100 | Ø230х100 | Ø230х100 | ||
| 3.4 | Дополнительные колеса | Ø124х60 | Ø124х60 | Ø124х60 | Ø124х60 | Ø124х60 | Ø124х60 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+2/2 | 1х+2/2 | 1х+2/2 | 1х+2/2 | 1х+2/2 | 1х+2/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 680 | 680 | 680 | 680 | 680 | 680 | |
| 3.7 | Колея задних колес | b11 (мм) | 1085 | 1085 | 1085 | 1085 | 1085 | 1085 | |
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 2/4 | 2/4 | 2/4 | 2/4 | 2/4 | 2/4 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 2196 | 2096 | 2196 | 2196 | 2096 | 2196 | |
| 4.3 | Свободный подъем | h2 (мм) | 1600 | — | 1600 | 1600 | — | 1600 | |
| 4.4 | Высота подъема | h3 (мм) | 1600 | 3000 | 4800 | 1600 | 3000 | 4800 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 2485 | 3885 | 5685 | 2485 | 3885 | 5685 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 1030/1415 | 1030/1415 | 1030/1415 | 1030/1415 | 1030/1415 | 1030/1415 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 50 | 50 | 50 | 50 | 50 | 50 | |
| 4.19 | Общая длина | l1 (мм) | 2080 | 2080 | 2080 | 2160 | 2160 | 2160 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 1160 | 1160 | 1160 | 1240 | 1240 | 1240 | |

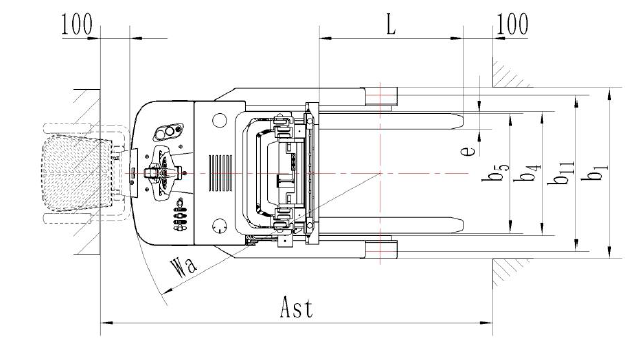

| 4.21 | Общая ширина | b1 (мм) | 1180 | 1180 | 1180 | 1184 | 1184 | 1184 | |
| 4.22 | Размеры вил | s/e/l (мм) | 35/100/920(1070) | 35/100/920(1070) | 35/100/920(1070) | 35/100/920(1070) | 35/100/920(1070) | 35/100/920(1070) | |
| 4.25 | Ширина установки вил | b5 (мм) | 220~760* | 220~760* | 220~760* | 220~760* | 220~760* | 220~760* | |
| 4.26 | Расстояние между опорными консолями | b4 (мм) | 880 | 880 | 880 | 880 | 880 | 880 | |
| 4.28 | Ход мачты (выдвижение) | l4 (мм) | 545 | 545 | 545 | 630 | 630 | 630 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 40 | 40 | 40 | 40 | 40 | 40 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2650 | 2650 | 2650 | 2740 | 2740 | 2740 | |
| 4.35 | Радиус разворота | Wa (мм) | 1570 | 1570 | 1570 | 1720 | 1720 | 1720 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 5,5/6,0 – 8,0/8,0 | 5,5/6,0 – 8,0/8,0 | 5,5/6,0 – 8,0/8,0 | 5,5/6,0 – 8,0/8,0 | 5,5/6,0 – 8,0/8,0 | 5,5/6,0 – 8,0/8,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 85/122 | 85/122 | 110/165 | 110/165 | 110/165 | 110/165 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 125/80 | 125/80 | 110/100 | 110/100 | 110/100 | 110/100 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 |
| 6.2 | Мощность двигателя подъема | кВт | 2,2 | 2,2 | 3,0 | 3,0 | 3,0 | 3,0 | |
| 6.3 | Стандарт АКБ | 3PzS | 3PzS | 4PzS | 3PzS | 3PzS | 4PzS | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 270 | 24/ 270 | 24/ 400 | 24/ 270 | 24/ 270 | 24/ 400 | |
| Другое | 8.1 | Тип управления ходом | AC-Speed Control | AC-Speed Control | AC-Speed Control | AC-Speed Control | AC-Speed Control | AC-Speed Control | |
| 8.4 | Уровень шума | дБ(А) | 67 | 67 | 67 | 67 | 67 | 67 |
| Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
| SX | 1200 | 1796 | 1200 | 2085 |
| 1600 | 2196 | 1600 | 2485 | |
| 1800 | 2396 | 1800 | 2685 | |
| DX | — | 1796 | 2400 | 3285 |
| — | 2096 | 3000 | 3885 | |
| TX (с функцией свободного подъема (FFL) | 1200 | 1796 | 3600 | 4485 |
| 1500 | 2096 | 4500 | 5295 | |
| 1600 | 2196 | 4800 | 5685 |
