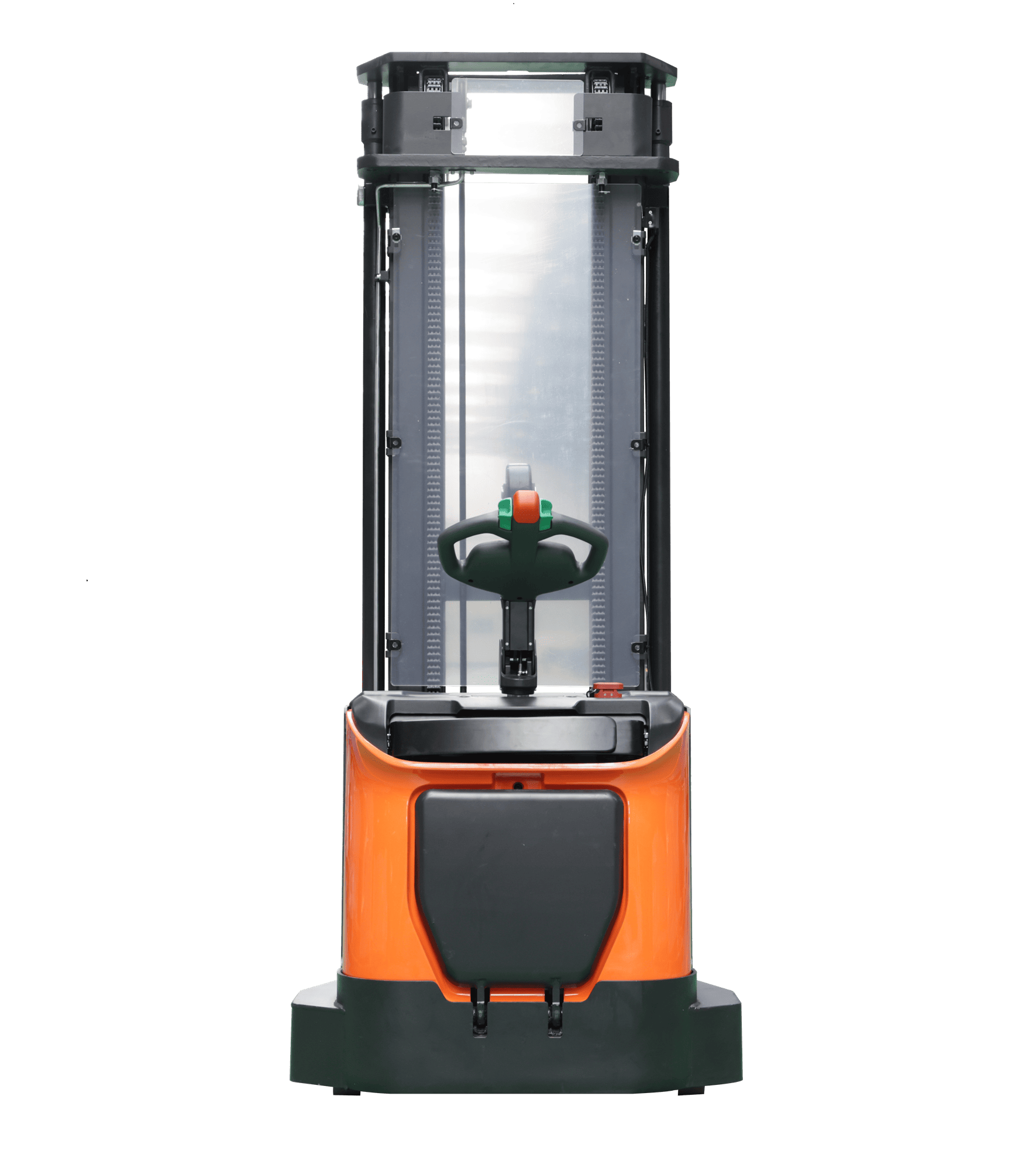

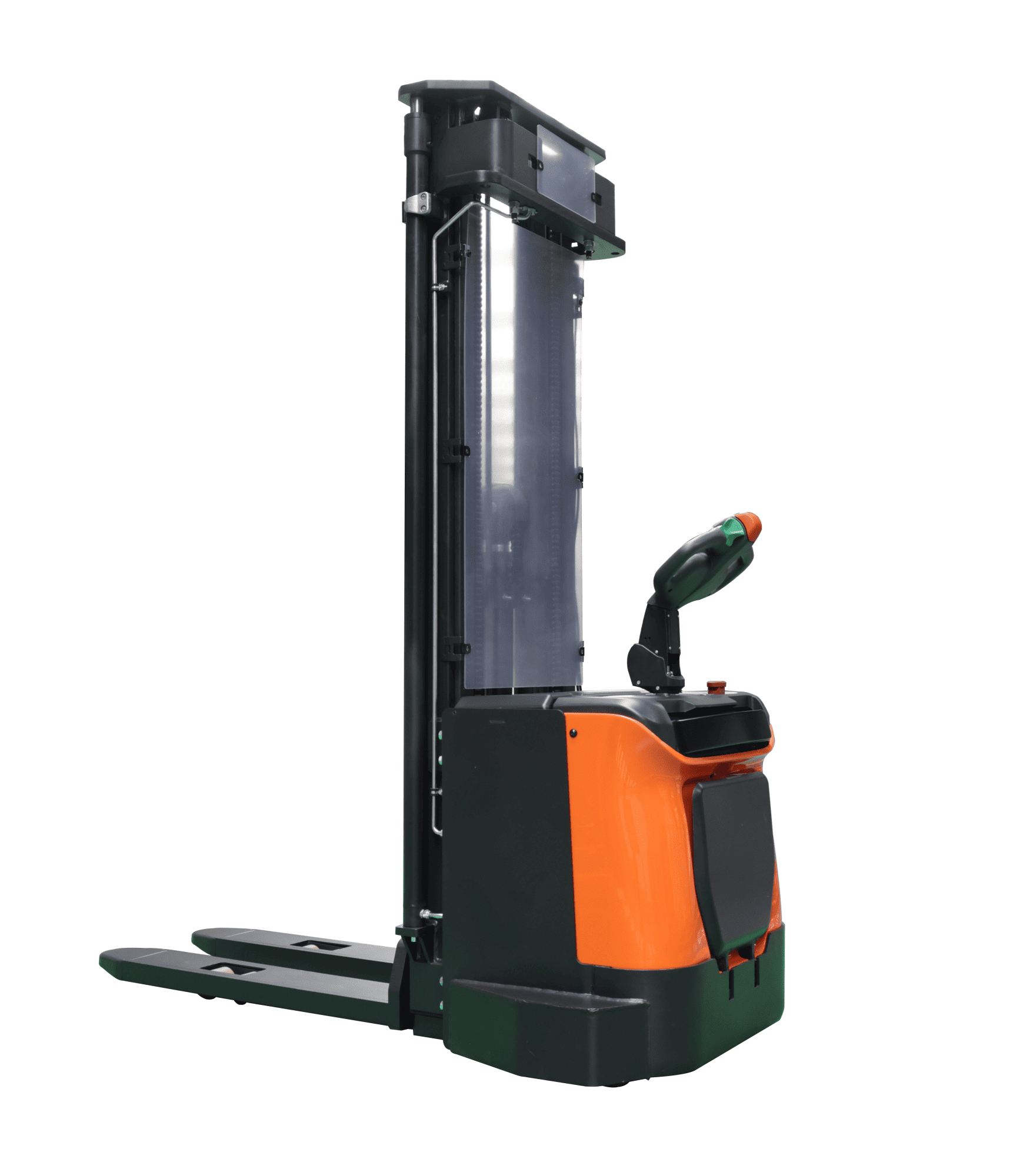

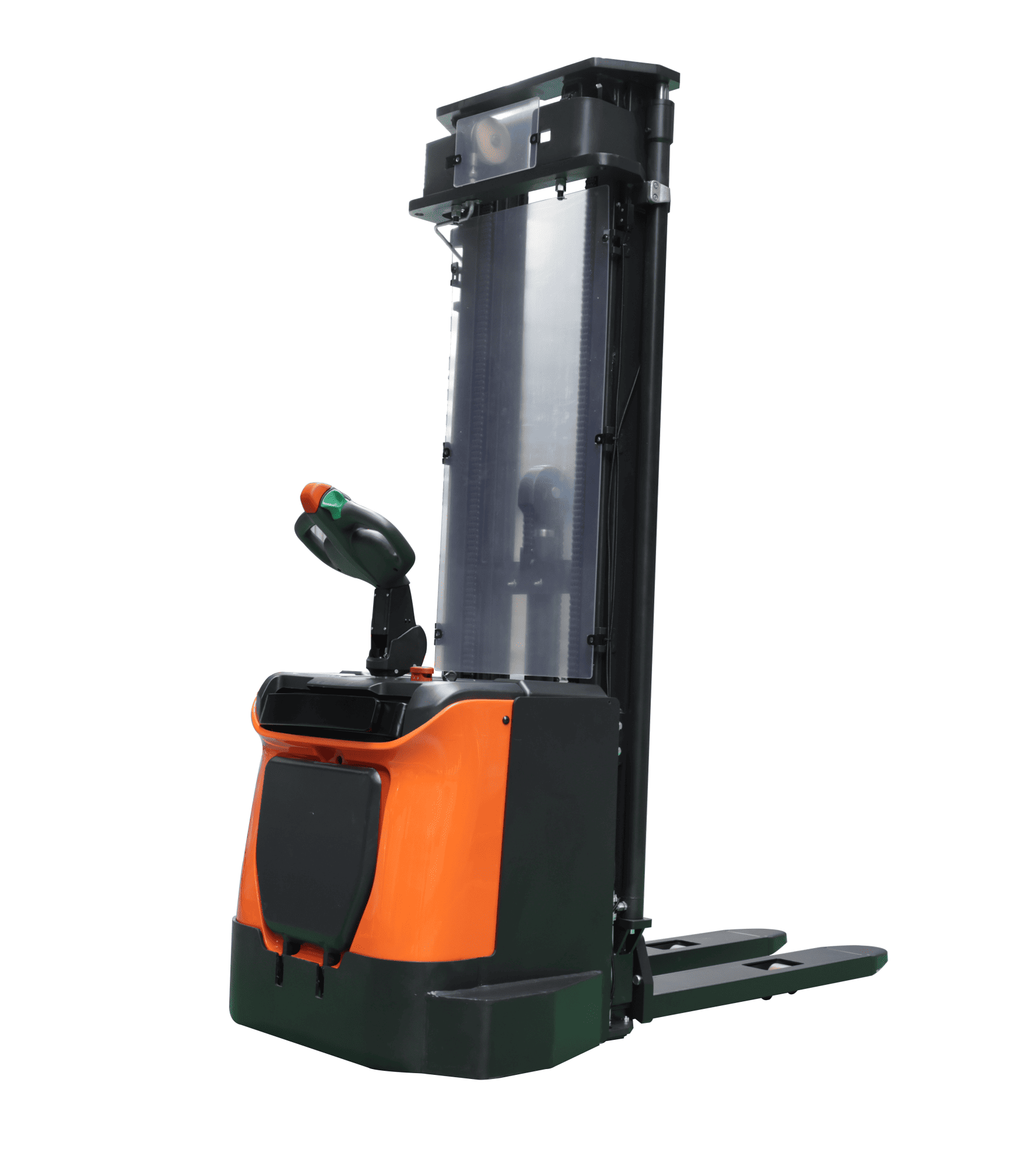

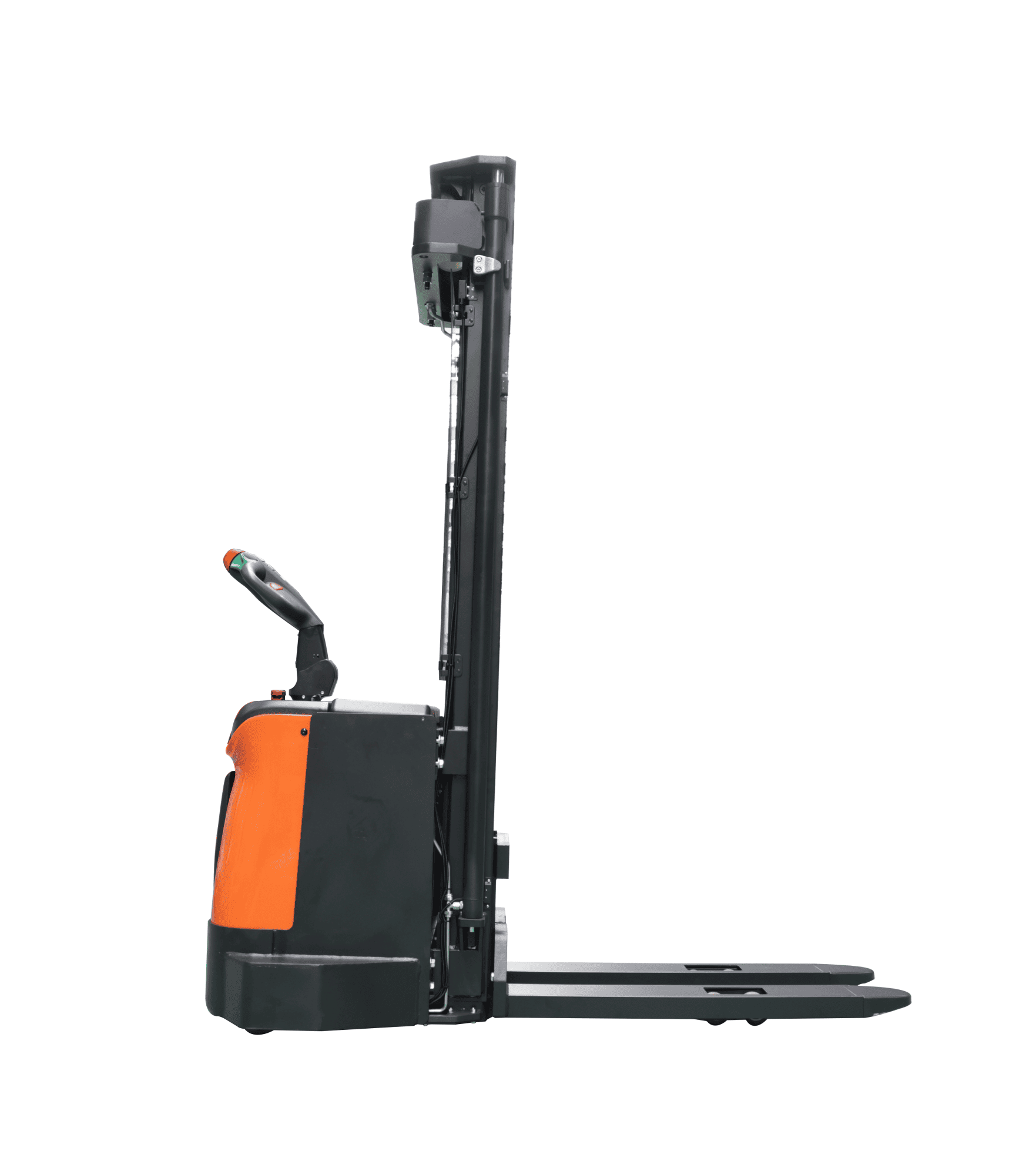

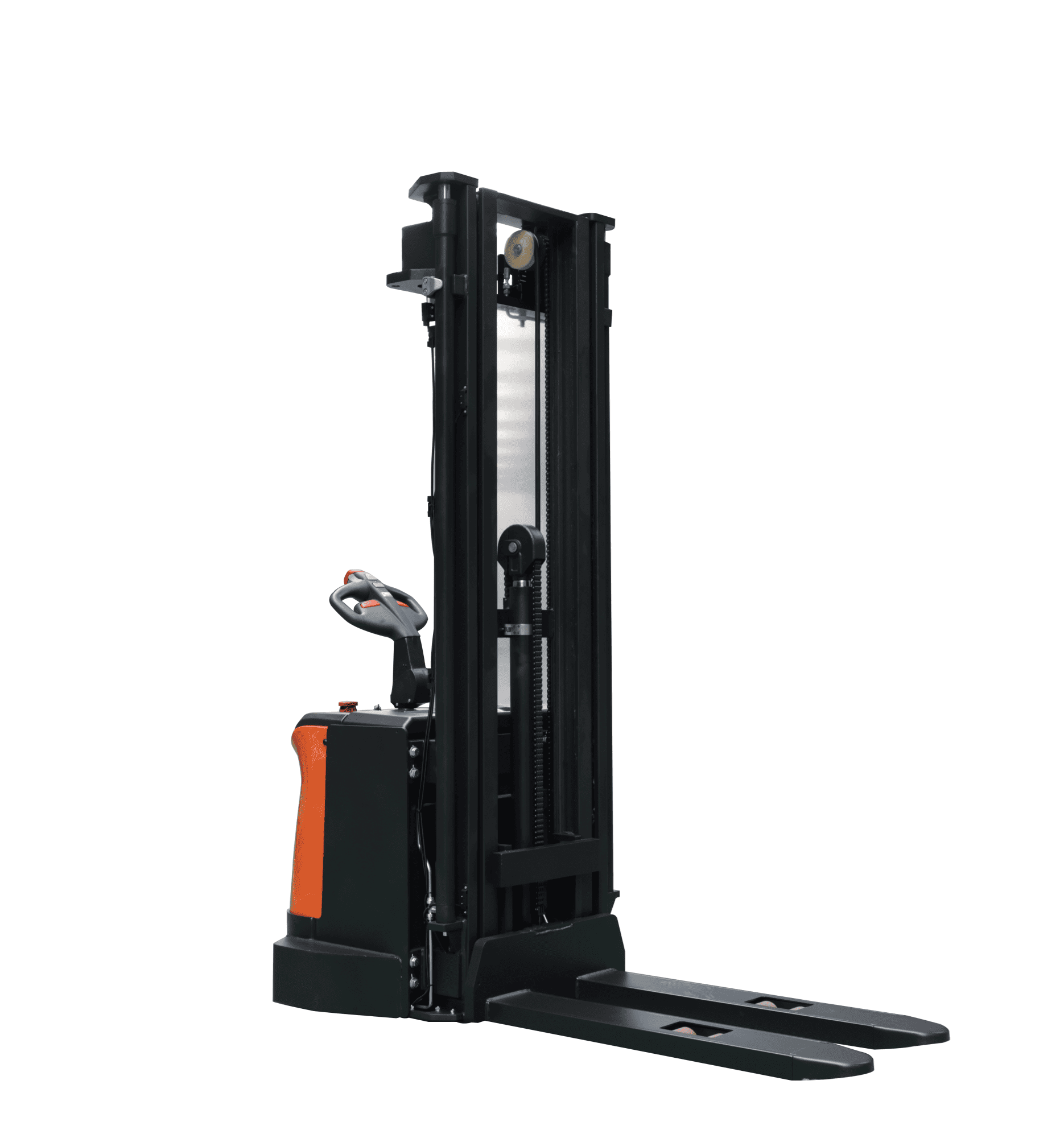

PS16-20NW
Самоходные штабелеры профессионального модельного ряда PSxxNW оборудованы дополнительными опорными колесами и системой подвески ведущего колеса для улучшенной проходимости. Грузоподъемность моделей составляет 1600 и 2000 кг. В конструкции используются комплектующие от мировых лидеров в своих сегментах.
Эти штабелеры компактны, обладают малым радиусом разворота и высокой маневренностью, а также развивают скорость до 8 км/ч.
Модельный ряд PSxxNW идеально подходит для интенсивной эксплуатации благодаря высокой надежности ключевых систем и прочной конструкции, обеспечивающей долгий и бесперебойный срок службы.
Грузоподъемность
до 2 т.
Высота подъема
до 5.8 м.
Батарея
Li-ion или AGV
Особенности:
Стандартная комплектация для белорусского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор ZF
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Электромагнитный тормоз Intorq
- Ручка управления Rema с технологией CAN-BUS
- Гидравлическая станция VIBO или HPI
- Автоматическое зарядное устройство
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- Защитные поручни и откидная платформа оператора
- EPS — электрическое рулевое управление для PS20NW
- Пластиковый масляный бак
- Металлическая крышка АКБ
| Основные параметры | 1.2 | Модель | PS16NW | PS20NW | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший/Стоя | Пеший/Стоя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1600 | 2000 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 647 | 650 | |
| 1.9 | Колесная база | y (мм) | 1256 | 1392 | |
| Массы | 2.1 | Масса | кг | 1365 | 1630 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 1000/1965 | 1124/2506 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 943/422 | 1067/563 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø230х70 | Ø230х70 | ||
| 3.3 | Размер задних колес | Ø84х70 | Ø84х70 | ||
| 3.4 | Дополнительные колеса | Ø124х60 | Ø124х60 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+2/4 | 1х+2/4 | ||
| 3.6 | Колея передних колес | b10 (мм) | 750 | 750 | |
| 3.7 | Колея задних колес | b11 (мм) | 390 | 390 | |

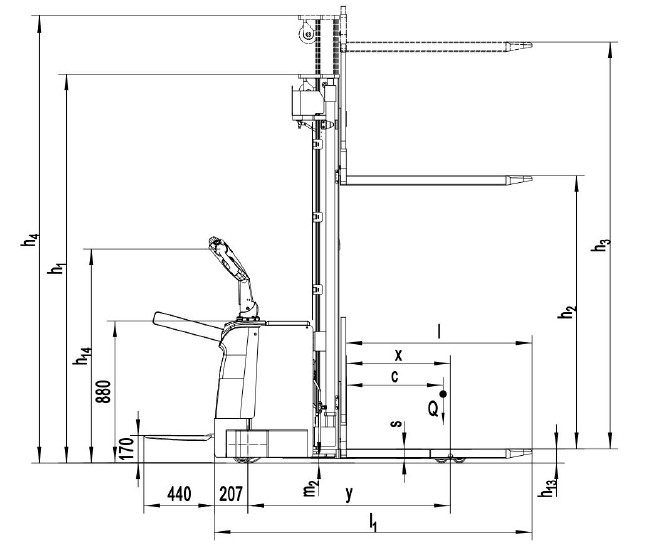

| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2410 | 2228 |
| 4.3 | Свободный подъем | h2 (мм) | 1820 | 1520 | |
| 4.4 | Высота подъема | h3 (мм) | 5410 | 4510 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 5980 | 5200 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 950/1350 | 950/1350 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 90 | 90 | |
| 4.19 | Общая длина | l1 (мм) | 1968 * | 2101 * | |
| 4.20 | Длина до фронта вил | l2 (мм) | 818 * | 951 * | |
| 4.21 | Общая ширина | b1 (мм) | 990 | 990 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | 60/180/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 570/685 | 570/685 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 28 | 28 | |

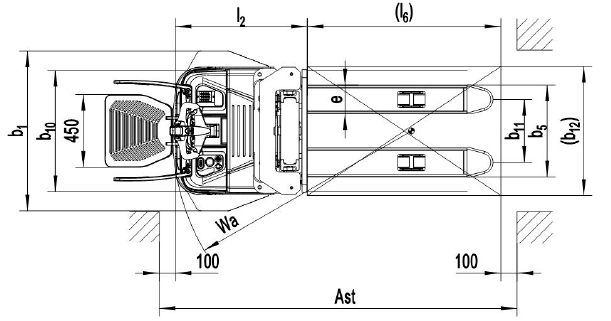

| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2382 * | 2516 * | |
| 4.35 | Радиус разворота | Wa (мм) | 1500 * | 1634 * | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 7,0/8,0 | 6,0/7,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 0,09/0,14 ** | 0,09/0,14 ** | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 0,25/0,20 ** | 0,25/0,20 ** | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 6/12 | 6/12 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 1,4 | 1,4 |
| 6.2 | Мощность двигателя подъема | кВт | 3,0 | 3,0 | |
| 6.3 | Стандарт АКБ | 3VBS | 3PzS | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 270 | 24/ 350 | |
| 6.5 | Масса АКБ | кг | 230 | 288 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 1,34 | 1,70 | |
| Другое | 8.1 | Тип управления ходом | AC-speed control | AC-speed control | |
| 8.4 | Уровень шума | дБ(А) | <70 | <70 |
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
| DX | 2800 | — | 1958 | 2900 | 3380 |
| 3100 | — | 2108 | 3200 | 3680 | |
| 3500 | — | 2308 | 3600 | 4080 | |
| DX (с функцией свободного подъема (FFL) | 2800 | 1410 | 1958 | 2900 | 3380 |
| 3100 | 1560 | 2108 | 3200 | 3680 | |
| 3500 | 1760 | 2308 | 3600 | 4080 | |
| TX | 4200 | — | 2008 | 4300 | 4780 |
| 4500 | — | 2108 | 4600 | 5080 | |
| TX (с функцией свободного подъема (FFL) | 3300 | 1120 | 1708 | 3400 | 3880 |
| 3900 | 1320 | 1908 | 4000 | 4480 | |
| 4200 | 1420 | 2008 | 4300 | 4780 | |
| 4500 | 1520 | 2108 | 4600 | 5080 | |
| 5200 | 1756 | 2343 | 5300 | 5980 | |
| 5400 | 1820 | 2410 | 5500 | 6110 |
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
| DX | 2800 | — | 2078 | 2900 | 3500 |
| 3100 | — | 2228 | 3200 | 3800 | |
| 3500 | — | 2428 | 3600 | 4200 | |
| DX (с функцией свободного подъема (FFL) | 2600 | 1310 | 1978 | 2700 | 3300 |
| 2800 | 1410 | 2078 | 2900 | 3500 | |
| 3100 | 1560 | 2228 | 3200 | 3800 | |
| 3500 | 1760 | 2428 | 3600 | 4200 | |
| TX | 4200 | — | 2128 | 4300 | 4900 |
| 4500 | — | 2228 | 4600 | 5200 | |
| TX (с функцией свободного подъема (FFL) | 3900 | 1310 | 1978 | 4000 | 4600 |
| 4200 | 1420 | 2128 | 4300 | 4900 | |
| 4500 | 1520 | 2228 | 4600 | 5200 |
