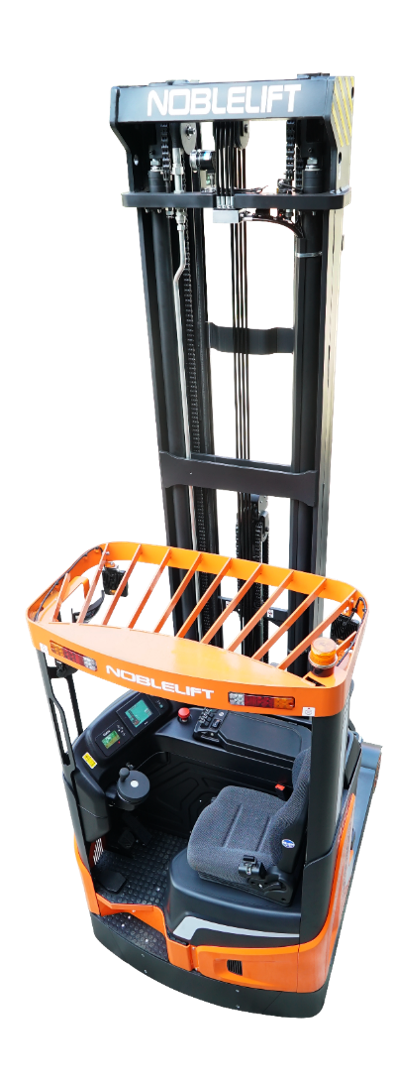

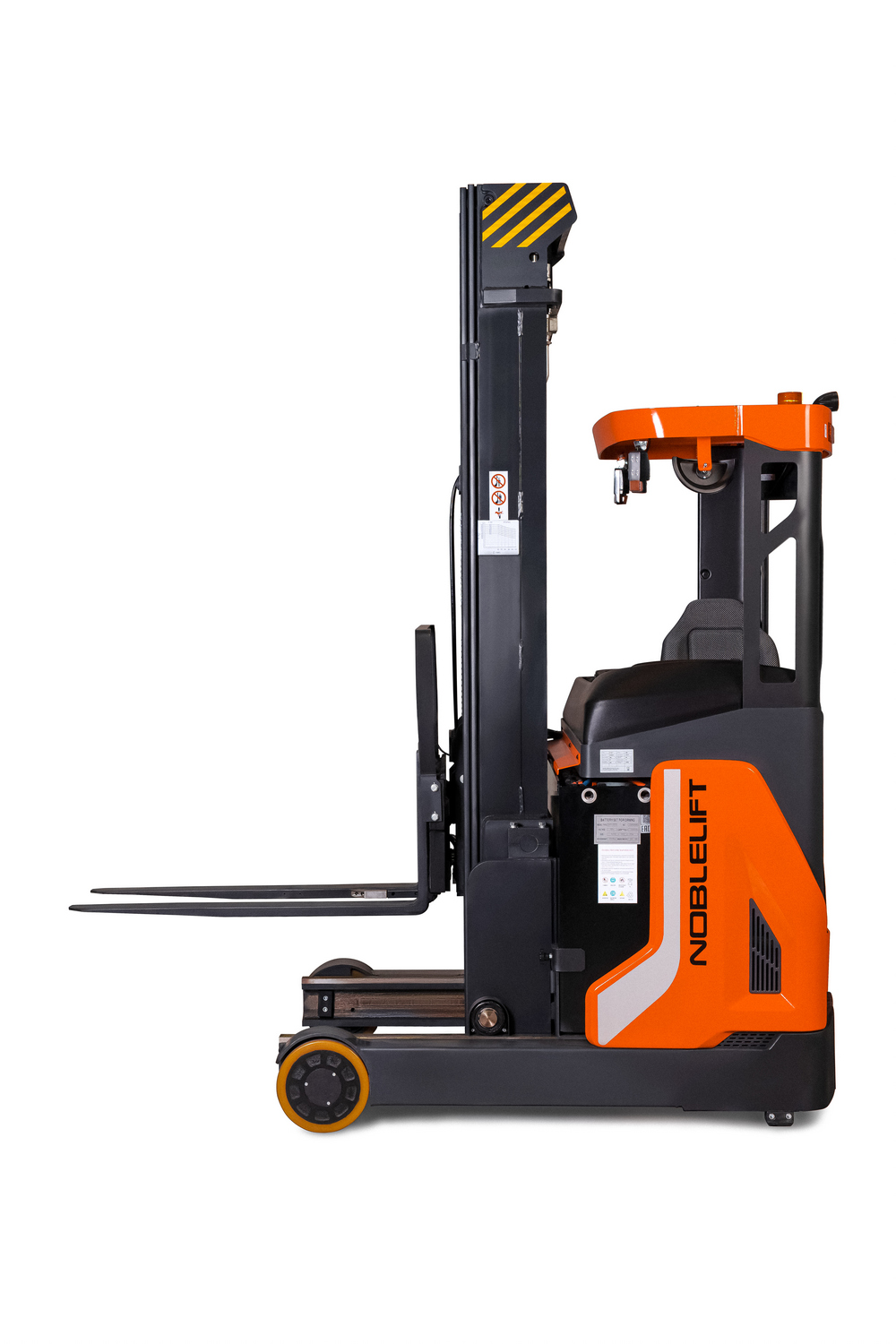

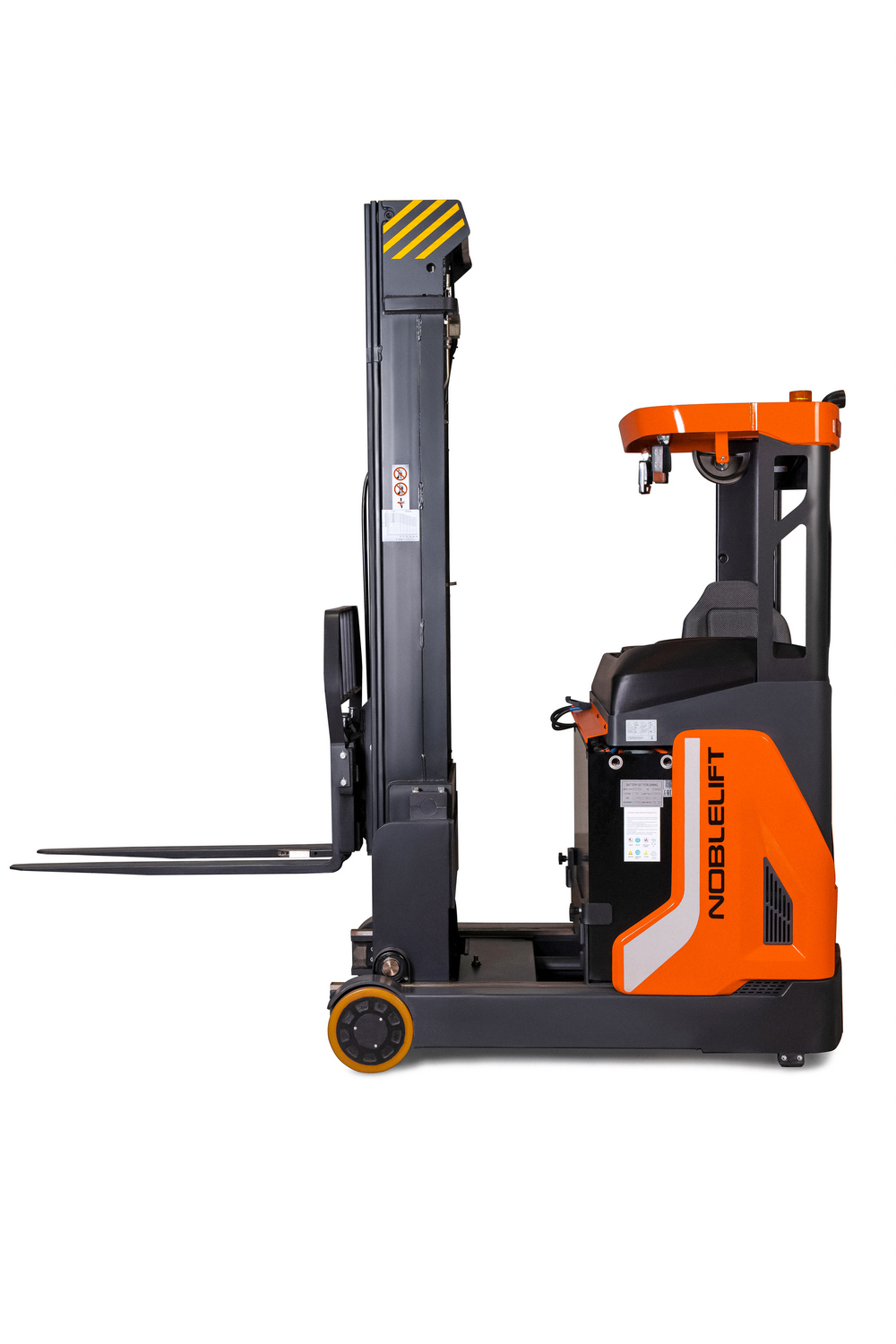

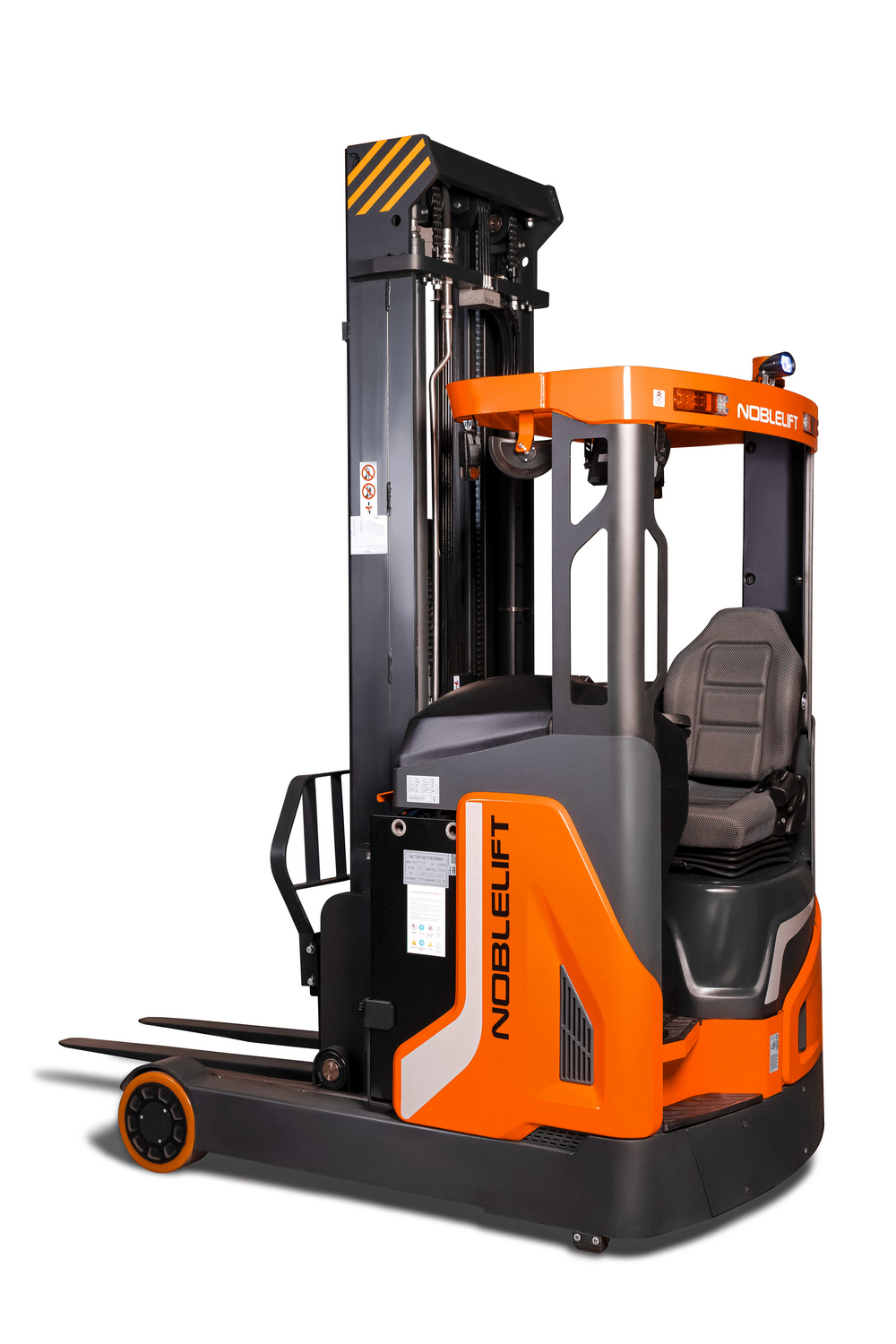

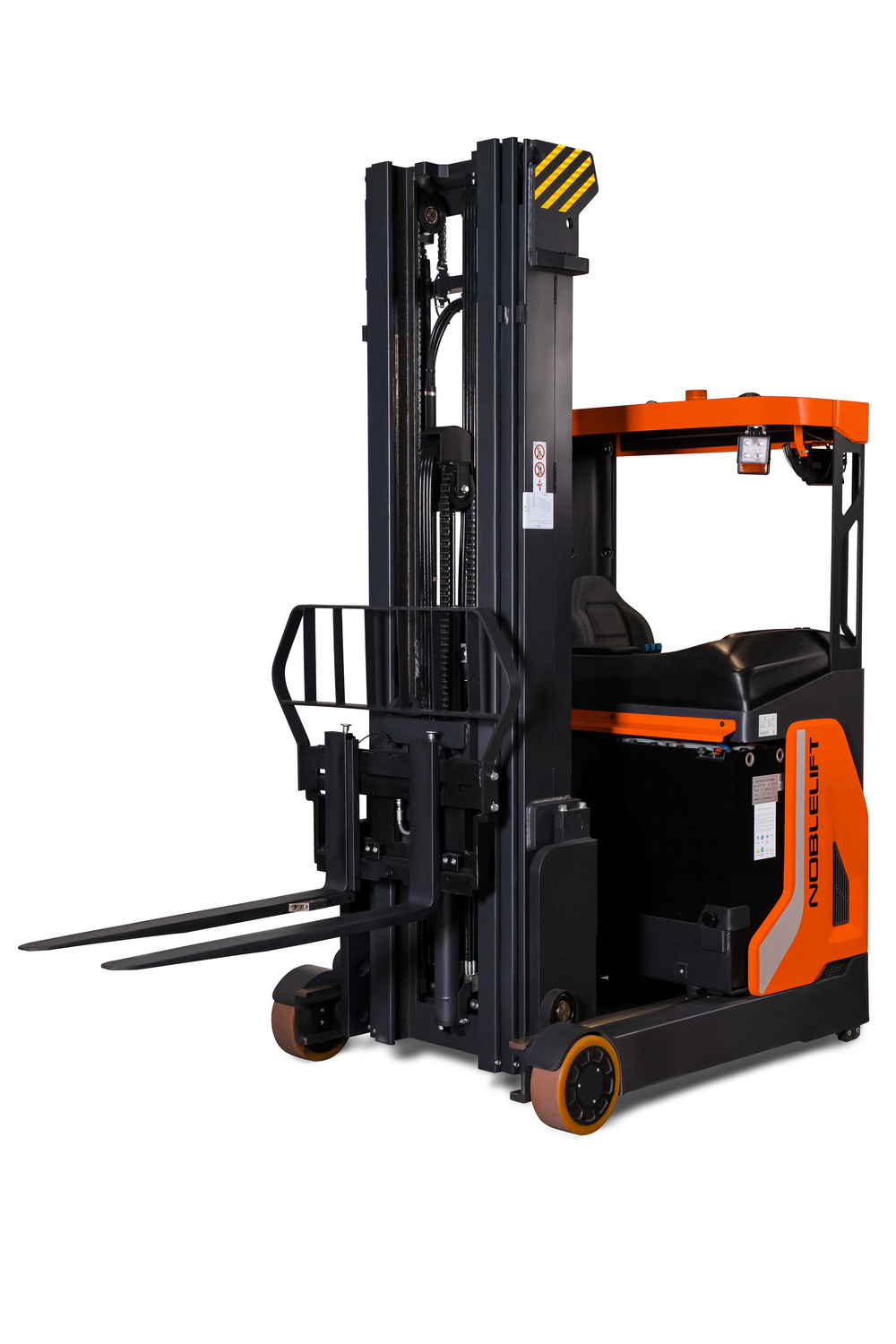

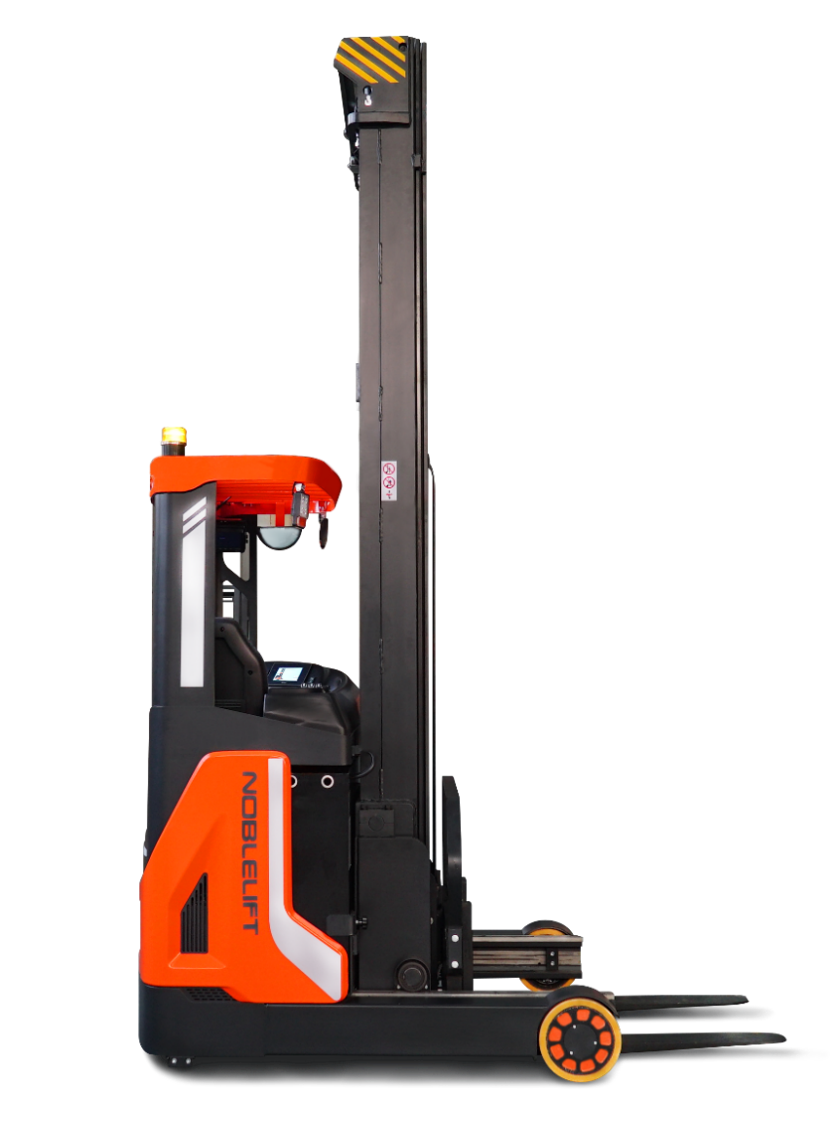

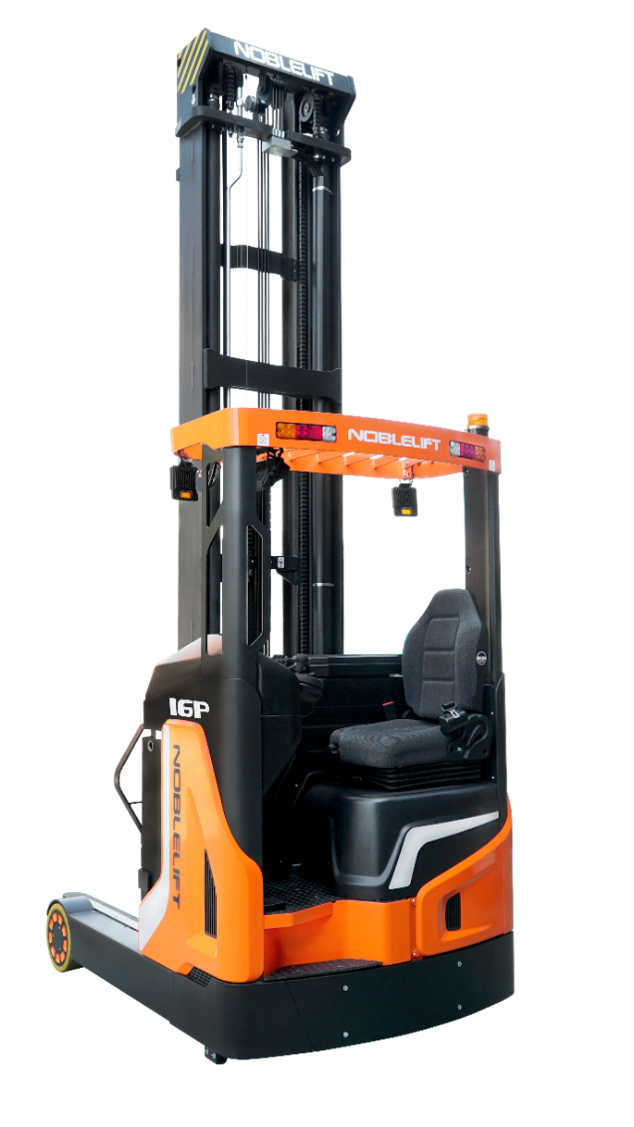

RT16-20B / RT 16-20Pro

Ричтраки с грузоподъёмностью 1600 и 2000 кг, рассчитанные на подъём грузов на высоту до 9,5 метров. Идеальны для интенсивной складской логистики и работы в стеллажных системах большой высоты.

Грузоподъемность
до 2 т.
Высота подъема
до 10.5 м.
Батарея
Li-ion или AGV
Подобрать модификацию
Особенности:

Стандартная комплектация для белорусского рынка включает:

  • АС двигатели передвижения и рулевого управления Schabmuller (6,4кВт) или HuaSheng (7,0кВт)
  • АС двигатель гидравлики KDS
  • Редуктор ZF

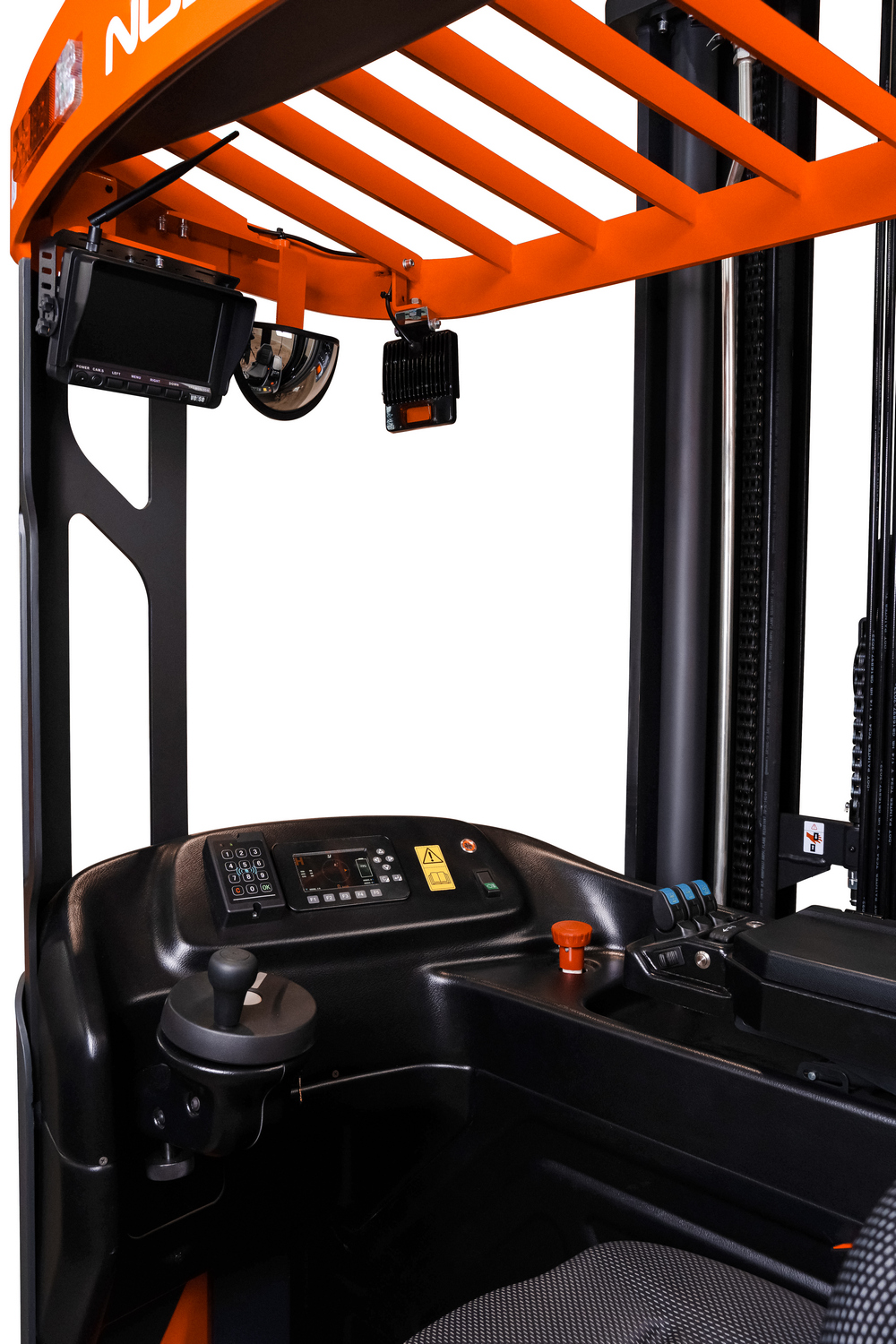

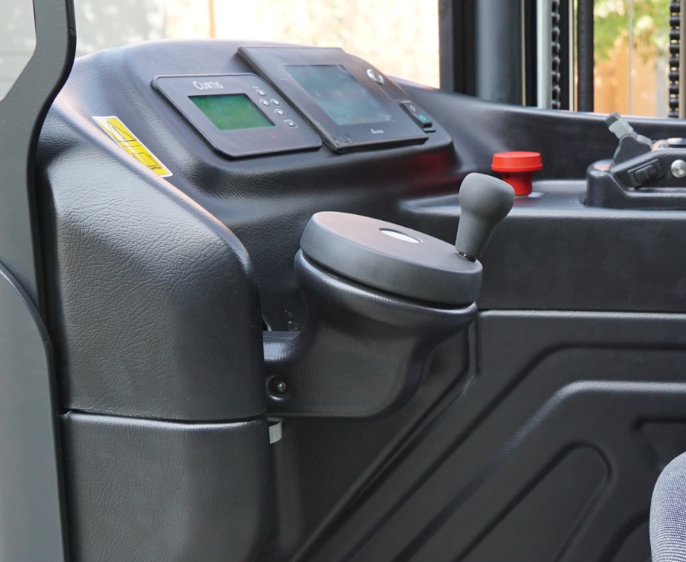

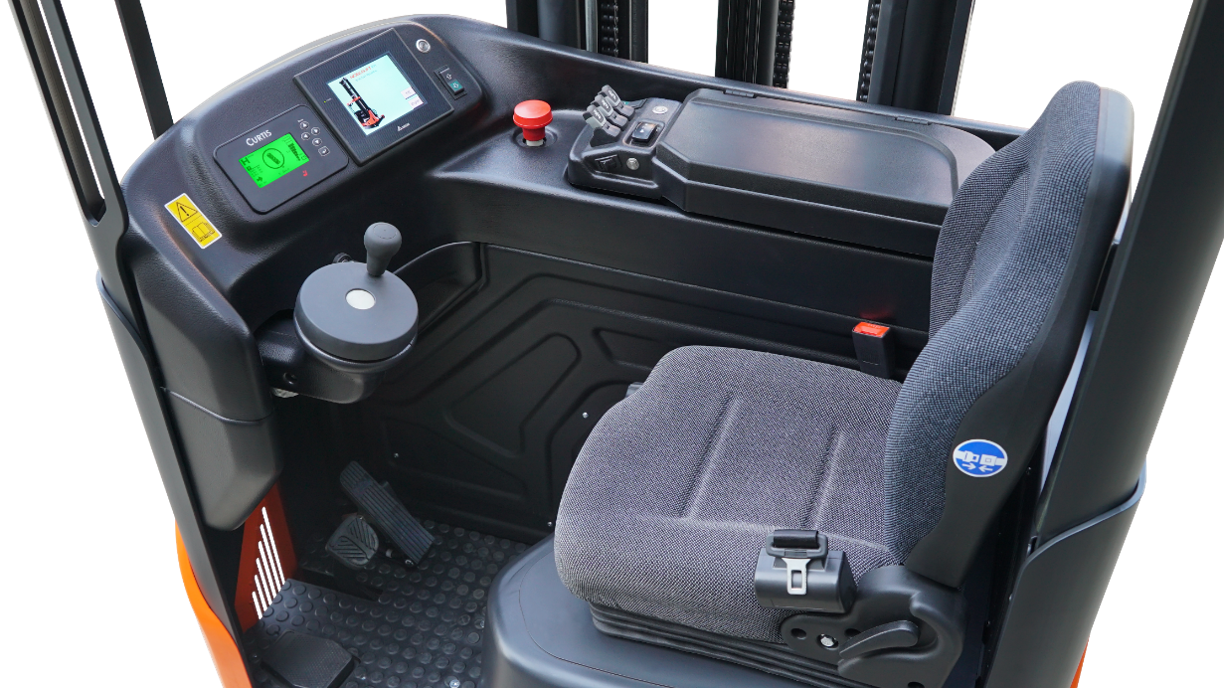

  • Контроллеры Curtis с информационной панелью, отображающей статус ричтрака, положение рулевого колеса, направление движения, время наработки в моточасах и уровень заряда АКБ
  • Выбор системы рулевого управления 180º или 360º
  • Управление гидравликой при помощи рычагов (B) или Fingertip манипуляторов (PRO)
Технические параметры
Характеристики приведены для базовой модели

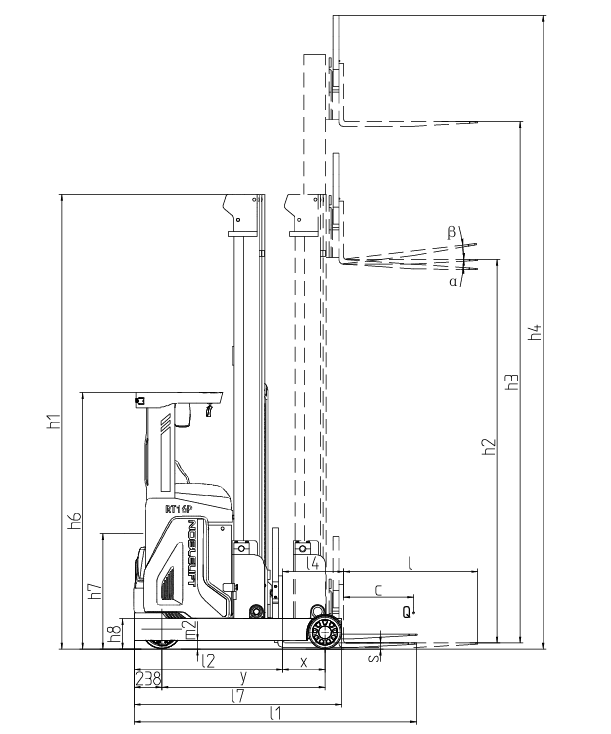

Основные параметры  1.2  Модель  RT16B  RT16PRO  RT20B  RT20PRO  RT20PRO (20 кВт)
 1.3  Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый  Электрический (аккумулятор)  Электрический (аккумулятор)  Электрический (аккумулятор)  Электрический (аккумулятор)  Электрический (аккумулятор)
 1.4  Положение оператора  Сидя  Сидя  Сидя  Сидя  Сидя
 1.5  Грузоподъемность  Q (кг)  1600  1600  2000  2000  2000
 1.6  Центр загрузки  c (мм)  600  600  600  600  600
 1.8  Расстояние от центра оси до вил  x (мм)  365/176  365/176  395/200  395/200  395/200
 1.9  Колесная база  y (мм)  1400  1400  1500  1500  1500
Массы  2.1  Масса  кг  3990  3960  4250  4220  4220
 2.3  Нагрузка на переднюю/заднюю ось без груза  кг  2450/1540  2420/1540  2580/1670  2560/1660  2560/1660
 2.4  Нагрузка на переднюю/заднюю ось с грузом, мачта выдвинута  кг  890/4700  830/4760  766/5484  476/5474  476/5474
 2.5  Нагрузка на переднюю/заднюю ось с грузом, мачта втянута  кг  2180/3410  2100/3460  2290/3960  2270/3950  2270/3950
Колеса, ходовая часть  3.1  Тип колес  Полиуретан (PU)  Полиуретан (PU)  Полиуретан (PU)  Полиуретан (PU)  Полиуретан (PU)

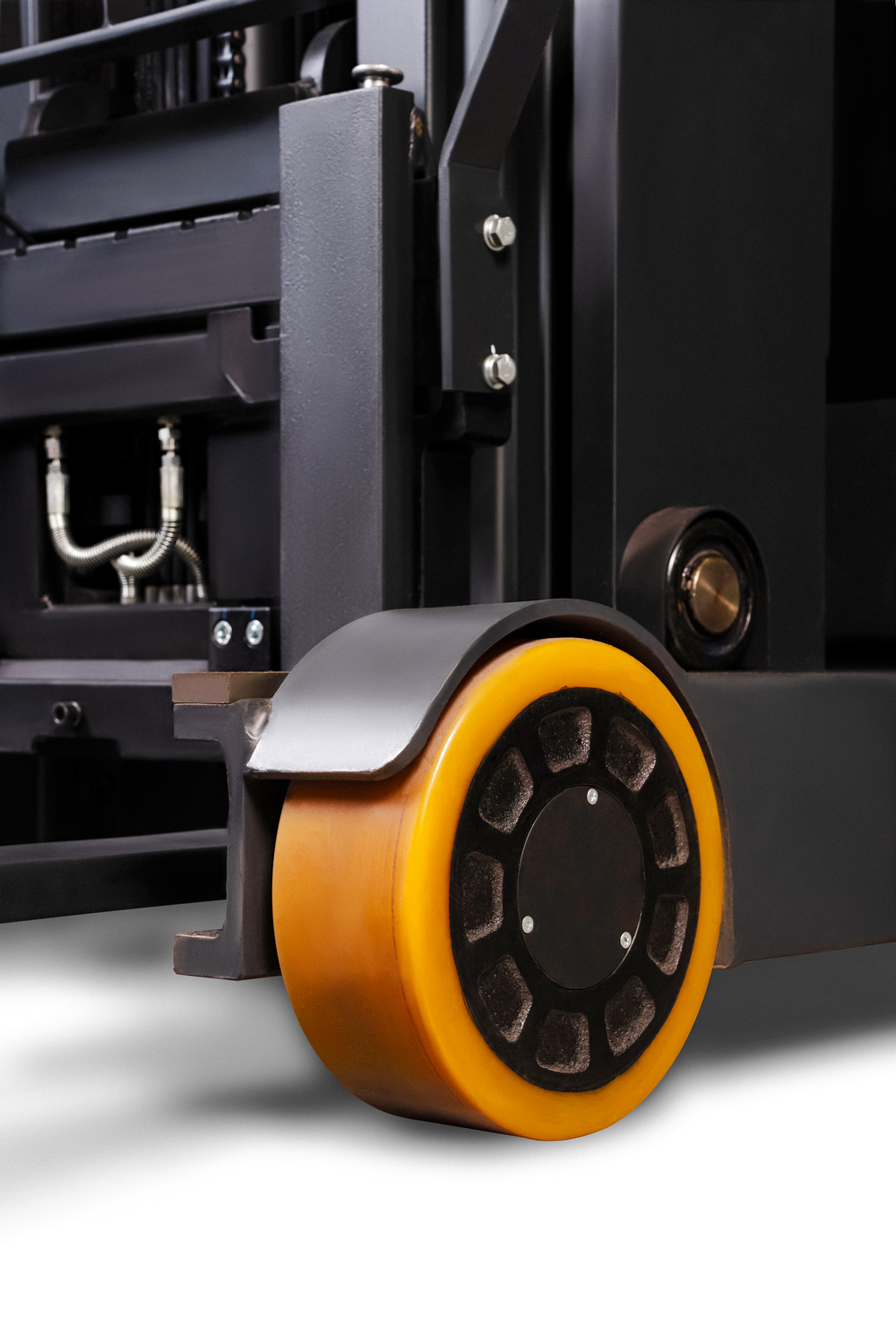

 3.2  Размер передних (ведущих) колес  Ø343×140  Ø343×140  Ø343×140  Ø343×140  Ø343×140
 3.3  Размер задних колес  Ø285×110  Ø285×110  Ø330×110  Ø330×110  Ø330×110
 3.5  Количество колес спереди/сзади (х-ведущие)  1x/2  1x/2  1x/2  1x/2  1x/2
 3.7  Колея задних колес  b11 (мм)  1160  1160  1160  1160  1160
Размеры  4.1  Наклон мачты/каретки вил вперед/назад  α/β (º)  4/-2  4/-2  4/-2  4/-2  4/-2
 4.2  Габаритная высота (min)  h1 (мм)  3900  3900  3900  3900  3900
 4.3  Свободный подъем  h2 (мм)  3290  3290  3290  3290  3290
 4.4  Высота подъема  h3 (мм)  9500  9500  9500  9500  9500
 4.5  Габаритная высота (max)  h4 (мм)  10410  10410  10410  10410  10410

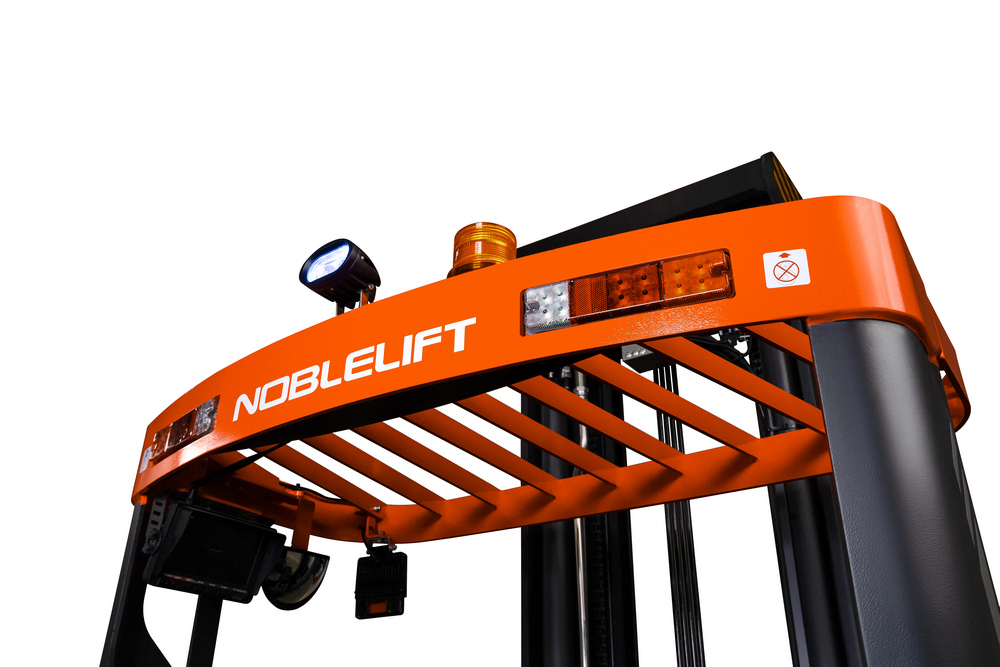

 4.7  Высота по защитному ограждению (кабине)  h6 (мм)  2200  2200  2200  2200  2200
 4.8  Высота сиденья  h7 (мм)  960  960  960  960  960
 4.10  Высота опорных консолей  h8 (мм)  270  270  270  270  270
 4.15  Высота вил в нижнем положении  h13 (мм)  40  40  40  40  40
 4.19  Общая длина  l1 (мм)  2412  2412  2488  2488  2488
 4.20  Длина до фронта вил  l2 (мм)  1262  1262  1338  1338  1338
 4.21  Общая ширина  b1 (мм)  1270  1270  1270  1270  1270
 4.22  Размеры вил  s/e/l (мм)  35/100/1150  35/100/1150  40/120/1150  40/120/1150  40/120/1150
 4.25  Ширина установки вил  b5 (мм)  220/750  220/750  240/750  240/750  240/750
 4.26  Расстояние между опорными консолями  b4 (мм)  900  900  900  900  900
 4.28  Ход мачты (выдвижение)  l4 (мм)  525  525  595  595  595
 4.31  Дорожный просвет под мачтой  m1 (мм)  90  90  90  90  90
 4.32  Дорожный просвет в центре базы  m2 (мм)  75  75  75  75  75

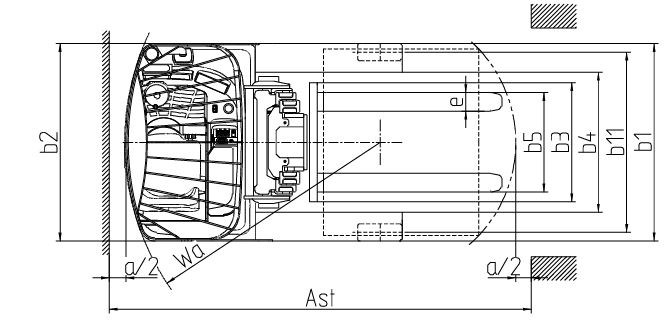

 4.33  Ширина прохода с паллетой 1000×1200  Ast (мм)  2720  2720  2840  2840  2840
 4.34  Ширина прохода с паллетой 800×1200  Ast (мм)  2780  2780  2900  2900  2900
 4.35  Радиус разворота  Wa (мм)  1650  1650  1750  1750  1750
 4.37  Длина по опорным консолям  l7 (мм)  1780  1780  1900  1900  1900
Характеристики  5.1  Скорость движения (с грузом/ без груза)  км/ч  10,5/ 10,5  10,5/ 10,5  10,5/ 10,5  10,5/ 10,5  10,5/ 10,5 14/ 14 (с двигателем 10 кВт)
 5.2  Скорость подъема (с грузом/ без груза)  мм/с  0,35/ 0,5  0,35/ 0,5  0,35/ 0,5  0,35/ 0,5  0,45/ 0,7
 5.3  Скорость движения вил вниз (с грузом/ без груза)  мм/с  0,45/ 0,45  0,45/ 0,45  0,45/ 0,45  0,45/ 0,45  0,55/ 0,55
 5.4  Скорость выдвижения мачты (с грузом/ без груза)  м/с  0,1/ 0,1  0,1/ 0,1  0,1/ 0,1  0,1/ 0,1  0,15/ 0,15
 5.8  Преодолимый уклон max (с грузом/ без груза)  %  10/ 15  10/ 15  10/ 15  10/ 15  10/ 15
 5.10  Тормозная система  Электромагнитный тормоз на ведущем колесе, гидравлические тормоза оп. колес  Электромагнитный тормоз на ведущем колесе, гидравлические тормоза оп. колес  Электромагнитный тормоз на ведущем колесе, гидравлические тормоза оп. колес  Электромагнитный тормоз на ведущем колесе, гидравлические тормоза оп. колес  Электромагнитный тормоз на ведущем колесе, гидравлические тормоза оп. колес
Параметры электрической системы  6.1  Мощность двигателя движения  кВт  6,4/7,0  6,4 / 7,0  6,4 / 7,0  6,4 / 7,0  7,0/ 10,0 (опция)
 6.2  Мощность двигателя подъема  кВт  8,2  12,5  12,5  12,5  20
 6.3  Стандарт АКБ  A, 3PzS  A, 3PzS  A, 4PzS  A, 4PzS  A, 4PzS
 6.4  Напряжение питания, номинальная емкость АКБ  В/ А∙ч  48/ 420 (560)  48/ 420 (560)  48/ 560  48/ 560  48/ 560
 6.5  Масса АКБ  кг  750  750  950  950  950
Другое  8.1  Тип управления ходом  AC  AC  AC  AC  AC
 8.2  Рабочее давление гидросистемы для навесного оборудования  МПа  150  150  150  150  150
 8.3  Расход гидравлического масла навесным оборудованием  л/мин  40  40  40  40  40
 8.4  Уровень шума  дБ(А)  68  68  68  68  68
Параметры мачт
Таблицы
RT16B
развернуть таблицу
Высота подъема h3 (мм) Высота свободного подъема h2 (мм) Габаритная высота мачты минимальная h1 (мм) Остаточная грузоподъемность (кг)
TX (с функцией свободного подъема (FFL) 4500 1563 2235 1600
5000 1730 2400 1600
5500 1897 2568 1600
6000 2063 2735 1600
6500 2230 2900 1600
7000 2397 3068 1400
7500 2563 3234 1200
8000 2730 3400 1000
8500 2897 3567 900
9000 3063 3734 800
9500 3230 3900 600
10500 3563 4234 500



RT16PRO
развернуть таблицу
Высота подъема h3 (мм) Высота свободного подъема h2 (мм) Габаритная высота мачты минимальная h1 (мм) Остаточная грузоподъемность (кг)
TX (с функцией свободного подъема (FFL) 4500 1563 2235 1600
5000 1730 2400 1600
5500 1897 2568 1600
6000 2063 2735 1600
6500 2230 2900 1600
7000 2397 3068 1400
7500 2563 3234 1200
8000 2730 3400 1000
8500 2897 3567 900
9000 3063 3734 800
9500 3230 3900 600
10500 3563 4234 500



RT20B
развернуть таблицу
Высота подъема h3 (мм) Высота свободного подъема h2 (мм) Габаритная высота мачты минимальная h1 (мм) Остаточная грузоподъемность (кг)
TX (с функцией свободного подъема (FFL) 4500 1563 2235 2000
5000 1730 2400 2000
5500 1897 2568 2000
6000 2063 2735 2000
6500 2230 2900 1900
7000 2397 3068 1800
7500 2563 3234 1600
8000 2730 3400 1400
8500 2897 3567 1200
9000 3063 3734 1000
9500 3230 3900 800
10500 3563 4234 700



RT20PRO
развернуть таблицу
Высота подъема h3 (мм) Высота свободного подъема h2 (мм) Габаритная высота мачты минимальная h1 (мм) Остаточная грузоподъемность (кг)
TX (с функцией свободного подъема (FFL) 4500 1563 2235 2000
5000 1730 2400 2000
5500 1897 2568 2000
6000 2063 2735 2000
6500 2230 2900 1900
7000 2397 3068 1800
7500 2563 3234 1600
8000 2730 3400 1400
8500 2897 3567 1200
9000 3063 3734 1000
9500 3230 3900 800
10500 3563 4234 700



RT20PRO (20 кВт)
развернуть таблицу
Высота подъема h3 (мм) Высота свободного подъема h2 (мм) Габаритная высота мачты минимальная h1 (мм) Остаточная грузоподъемность (кг)
TX (с функцией свободного подъема (FFL) 4500 1563 2235 2000
5000 1730 2400 2000
5500 1897 2568 2000
6000 2063 2735 2000
6500 2230 2900 1900
7000 2397 3068 1800
7500 2563 3234 1600
8000 2730 3400 1400
8500 2897 3567 1200
9000 3063 3734 1000
9500 3230 3900 800
10500 3563 4234 700



Основные технические параметры
Схемы
Документы
Остаточная грузоподъемность RT20PB 9,5 м (график)
pdf - 0.05 МБ
Остаточная грузоподъемность RT16PB 9,5 м (график)
pdf - 0.05 МБ
Остаточная грузоподъемность RT20P 10,5 м (таблица)
pdf - 0.03 МБ
Остаточная грузоподъемность RT16P 10,5 м (таблица)
pdf - 0.03 МБ
Остаточные грузоподъемности
pdf - 0.04 МБ
Каталог запчастей RT20P(Pro)
pdf - 7.48 МБ
Каталог запчастей RT16P(Pro)
pdf - 7.21 МБ
Каталог запчастей RT20B
pdf - 8.07 МБ
Каталог запчастей RT16B
pdf - 8.3 МБ
Руководство (RU)
pdf - 5.56 МБ
Брошюра
pdf - 1.15 МБ
